資料ダウンロード
接続端子 製品カタログ

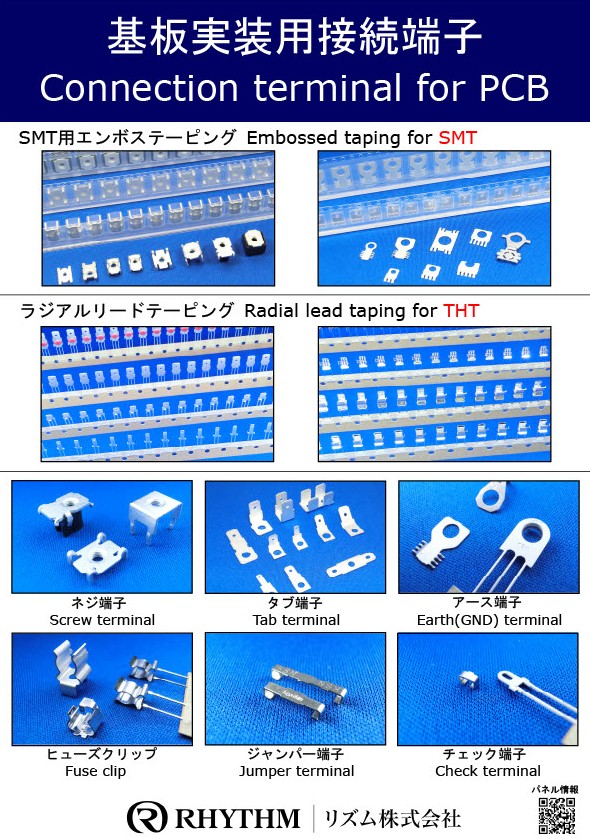

基板実装用接続端子
製品カタログ vol.05
基板設計に関わる方向け
- 基板実装用接続端子のカタログ
- 用途に応じて200品番以上の端子をご用意

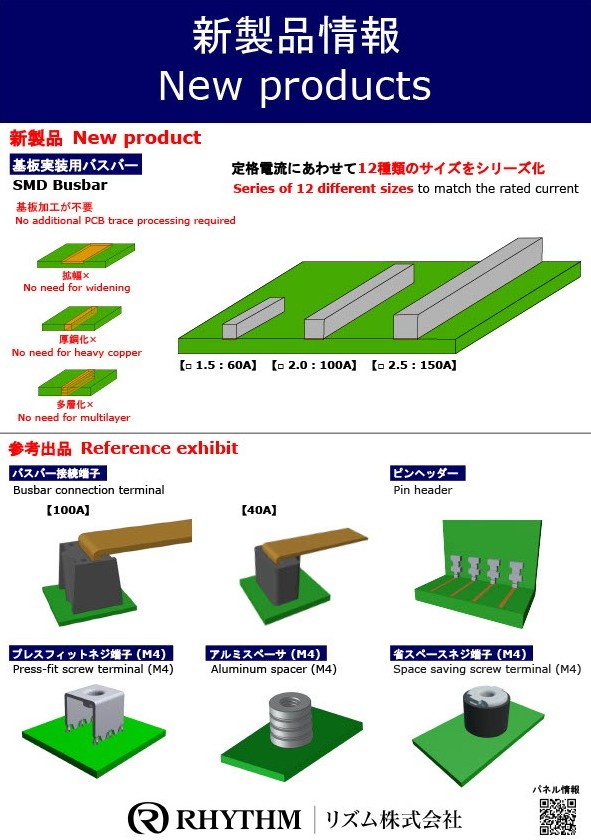

新製品・開発検討品
新製品

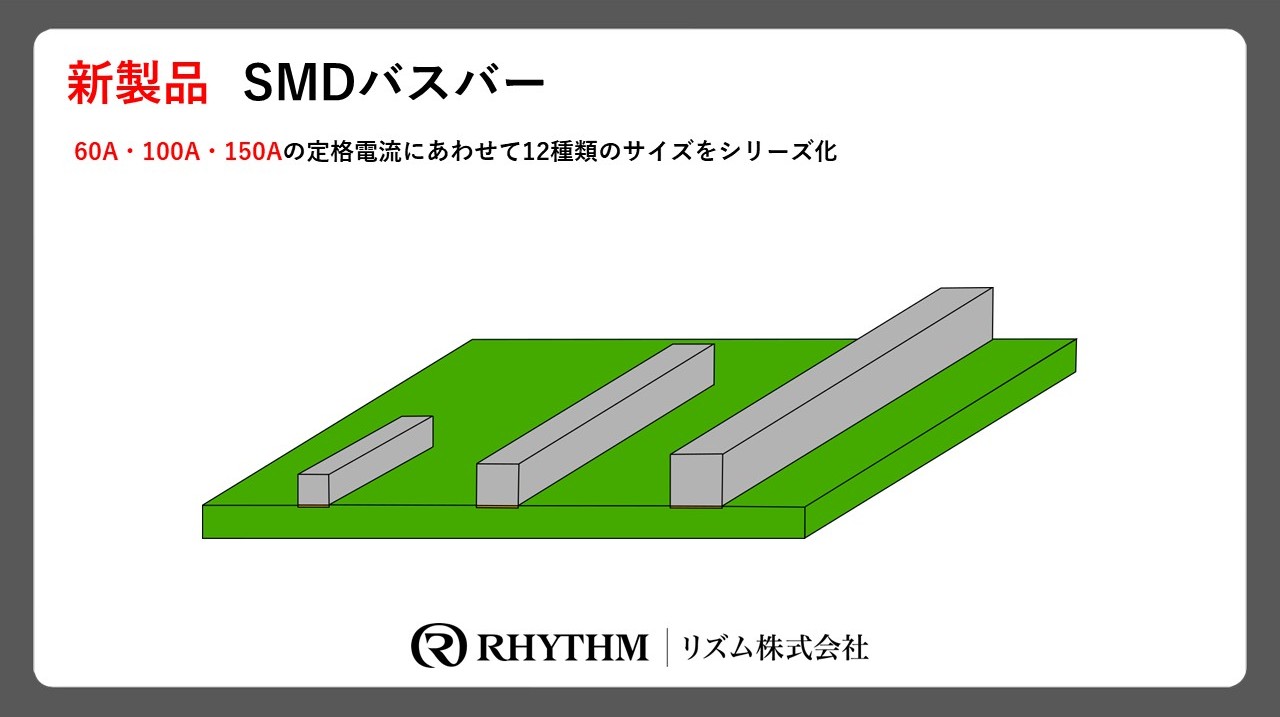

SMDバスバー
基板設計に関わる方向け
- 基板上の電流補強用部品
- 60A・100A・150Aの定格電流にあわせて12種類のサイズをシリーズ化
開発検討品

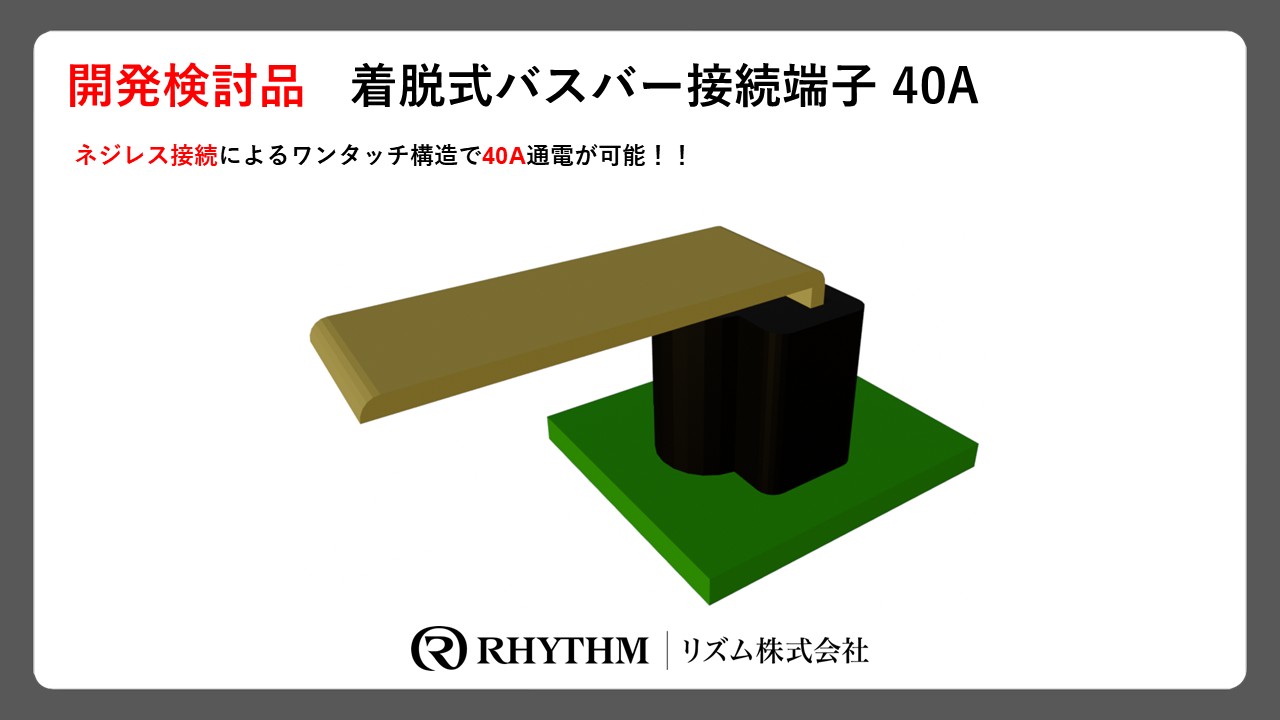

バスバー接続端子 40A
基板設計に関わる方向け
- ネジが不要でワンタッチでバスバー接続
- 着脱式で複数回バスバーの挿入が可能
開発検討品

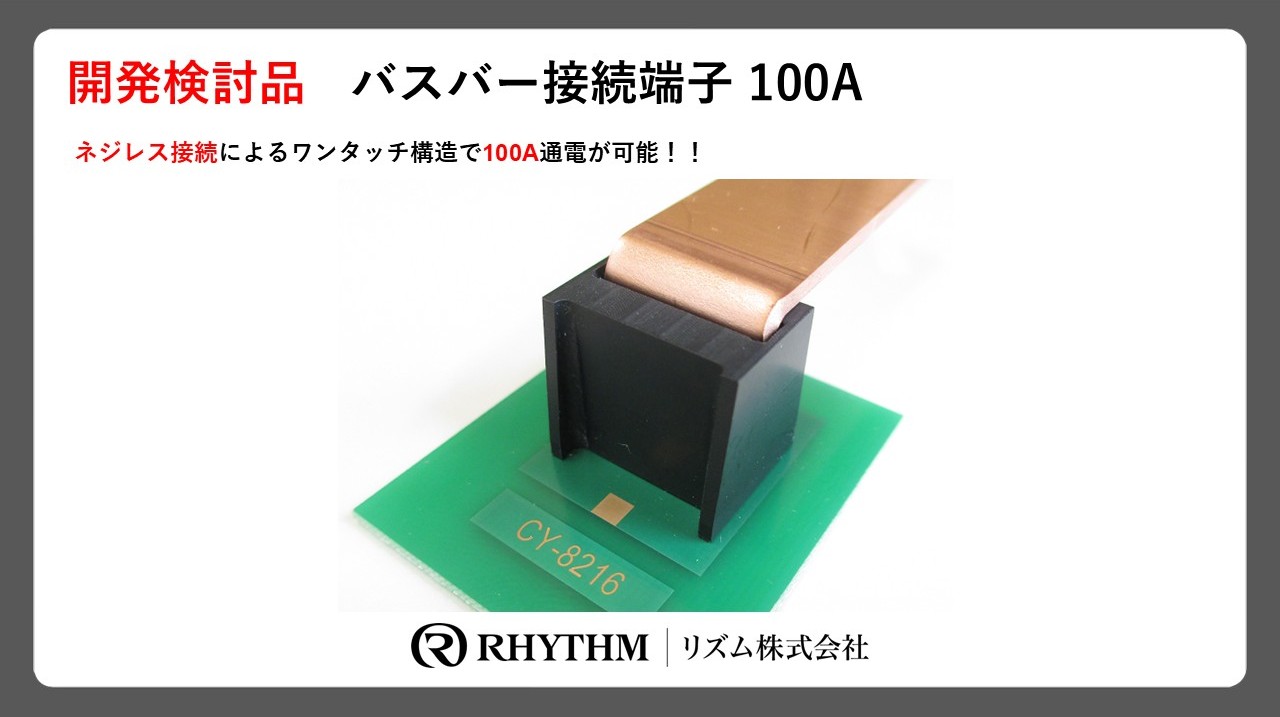

バスバー接続端子 100A
基板設計に関わる方向け
- 100A通電が可能
- ネジレス接続によるワンタッチ構造
開発検討品

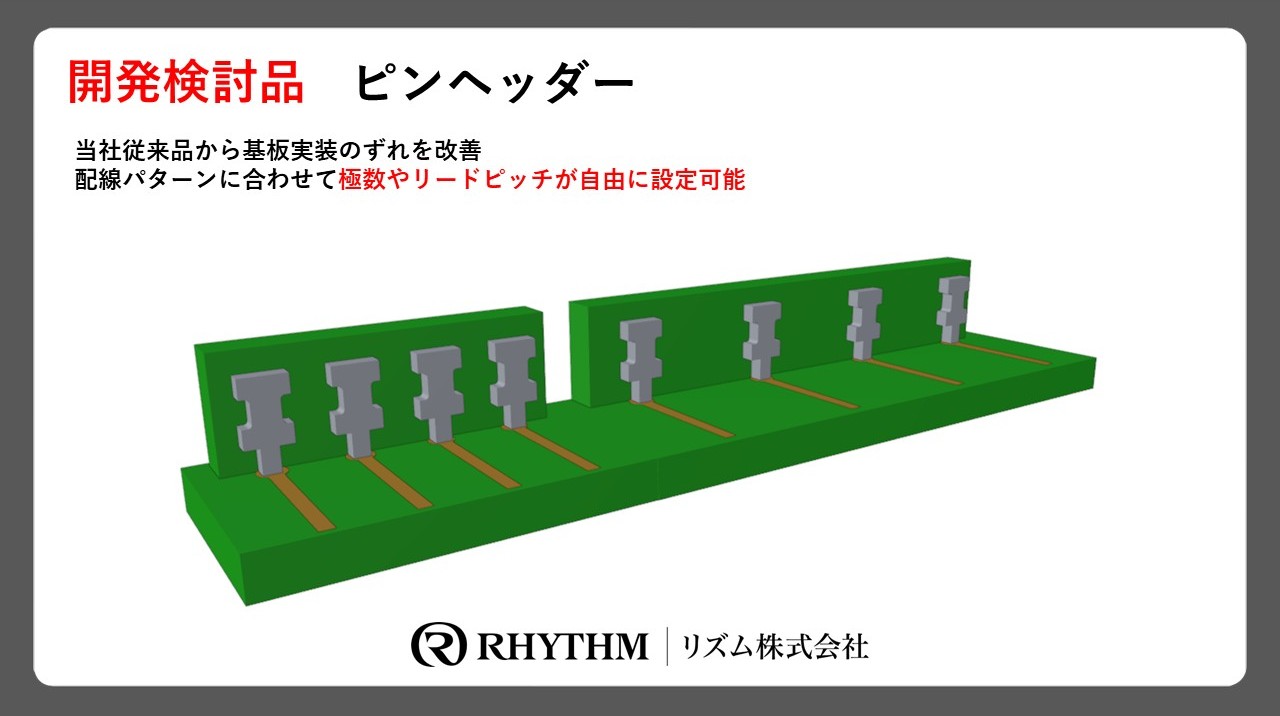

ピンヘッダー
基板設計に関わる方向け
- 従来品と比較して基板への実装時のずれを改善
- 配線パターンに合わせて極数やリードピッチが自由に設定可能
開発検討品

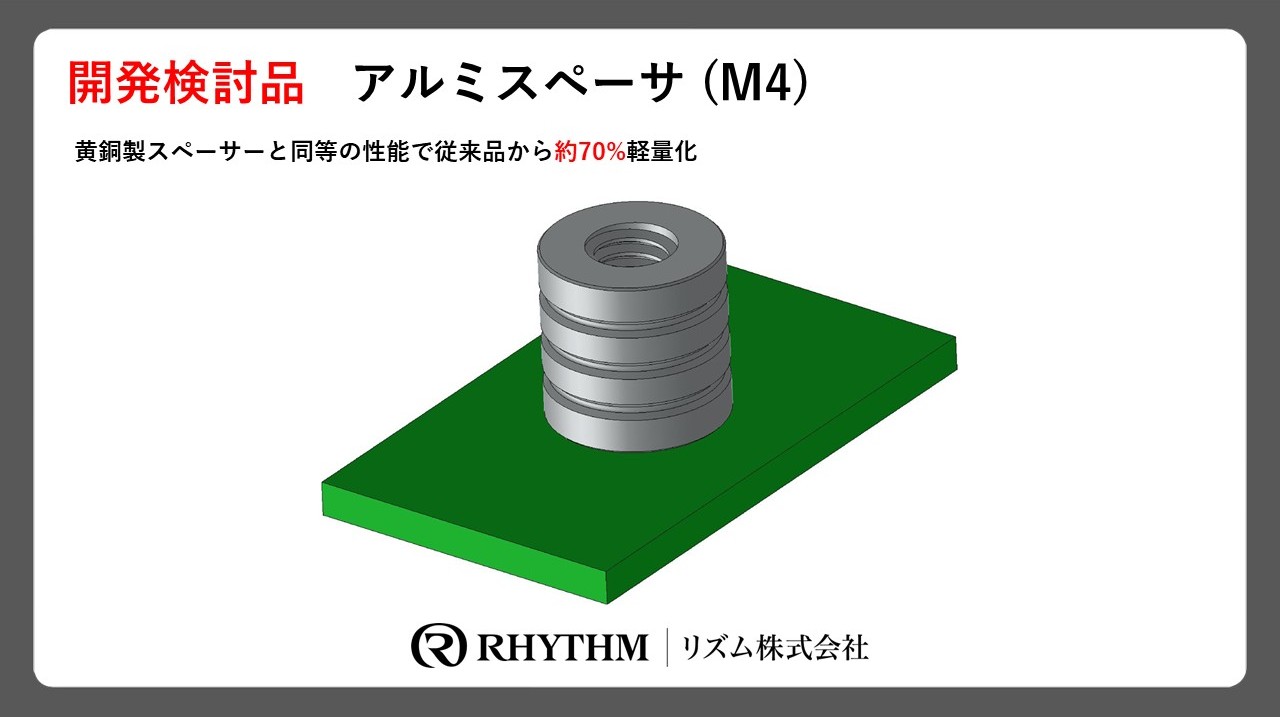

アルミスペーサ (M4)
基板設計に関わる方向け
- 従来品の黄銅製スペーサーと比較して約70%軽量化
開発検討品

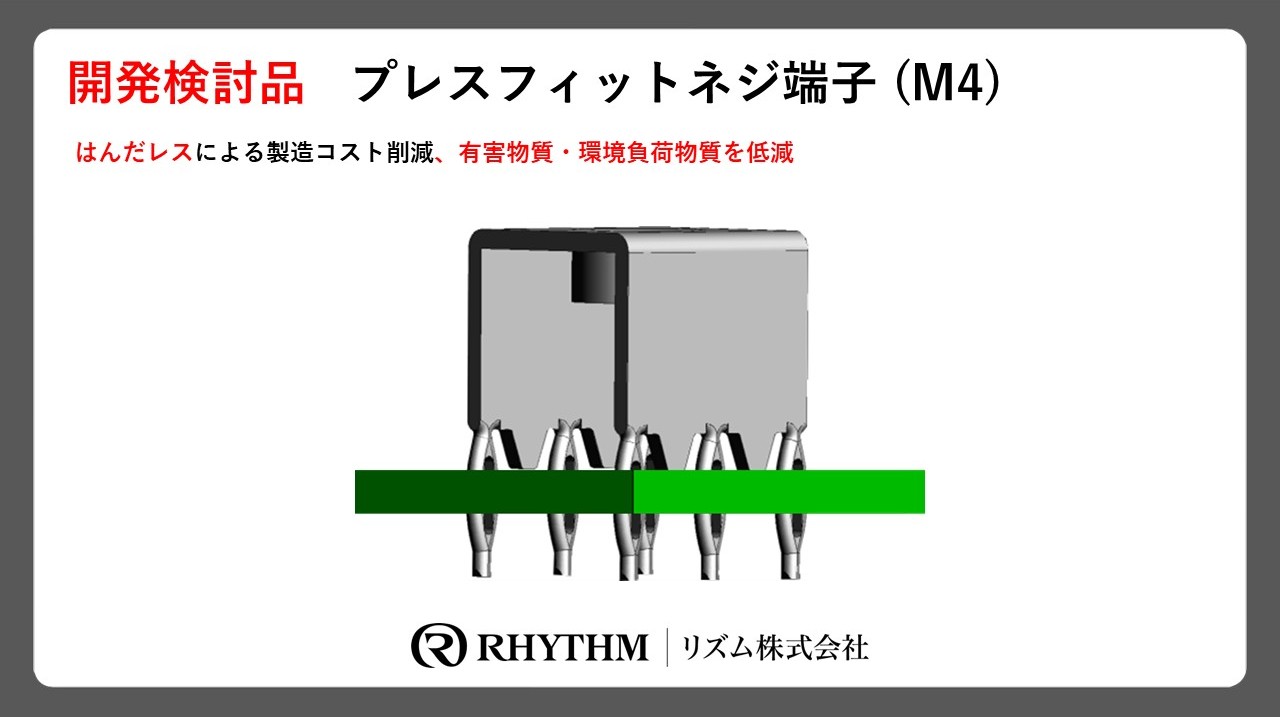

プレスフィットネジ端子 (M4)
基板設計に関わる方向け
- 有害物質・環境負荷物質を低減
- はんだレスによる製造コスト削減
開発検討品

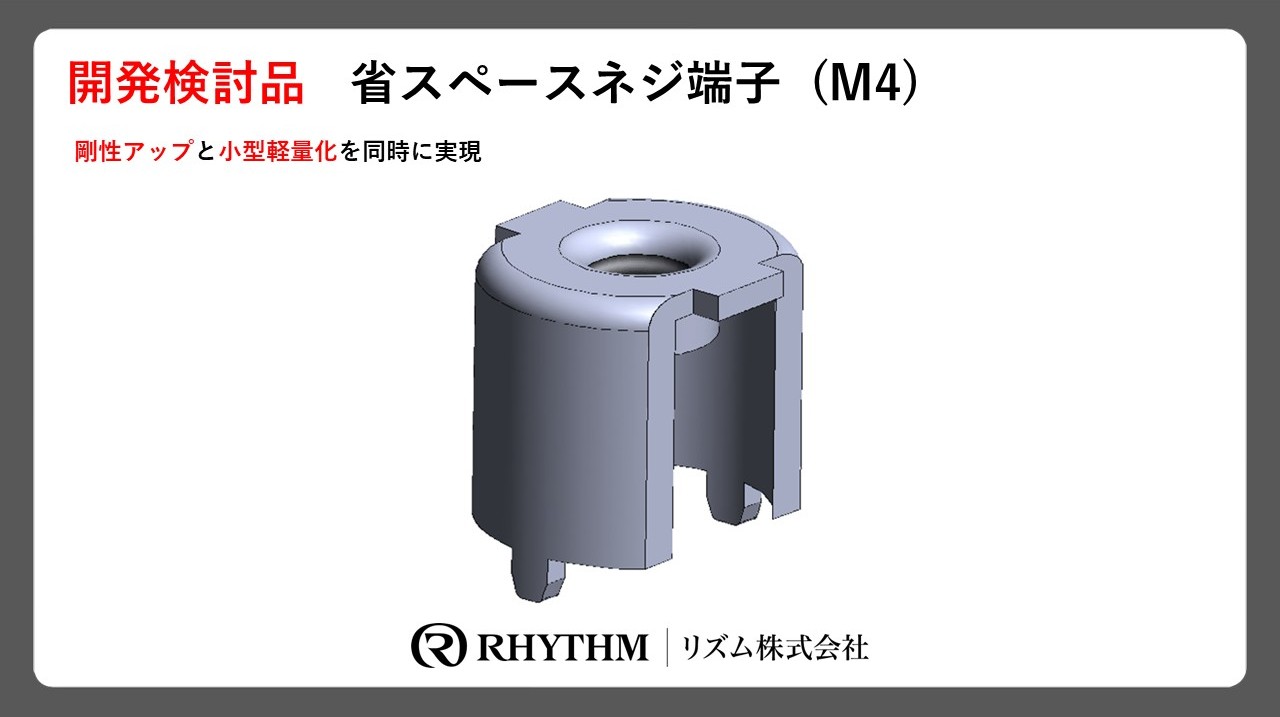

省スペースネジ端子(M4)
基板設計に関わる方向け
- 剛性アップと小型軽量化を同時に実現
Connection Terminal Products Catalog
Connection Terminal
Products Catalog vol.05
For those involved in PCB design
- Catalog of connectors for PCB mounting
- We offer over 200 different terminal types to suit your needs.
New Products and Products Under Development
New Products

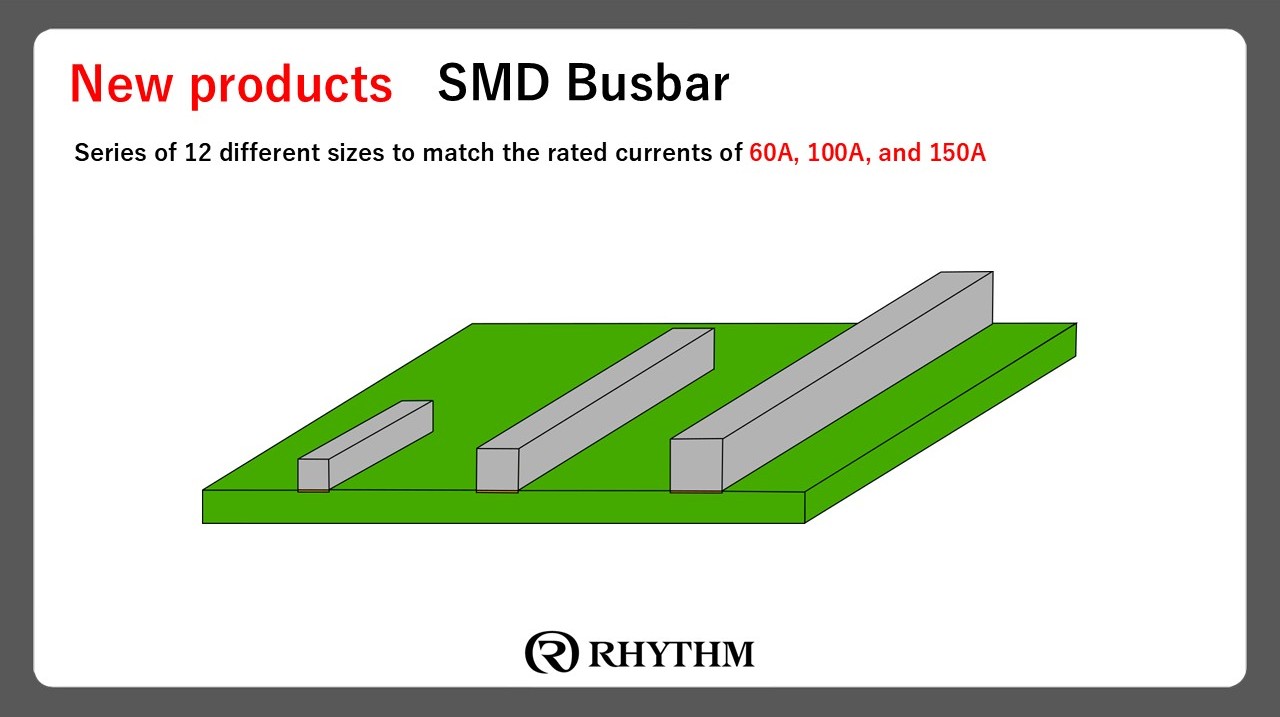

SMD Busbar
For those involved in PCB design
- Current reinforcement on the circuit board
- Series of 12 different sizes to match the rated currents of 60A, 100A, and 150A
Product under development

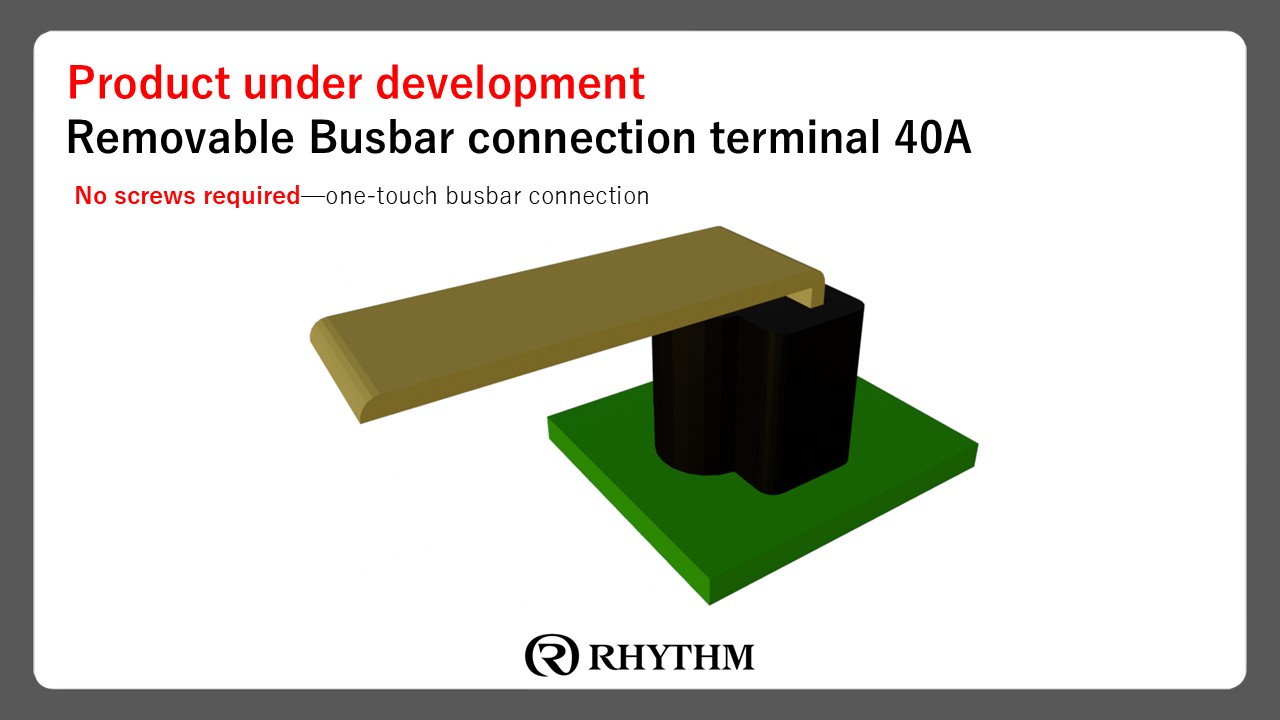

Busbar connection terminal 40A
For those involved in PCB design
- No screws required—one-touch busbar connection
- Removable design allows for multiple insertions of the busbar
Product under development

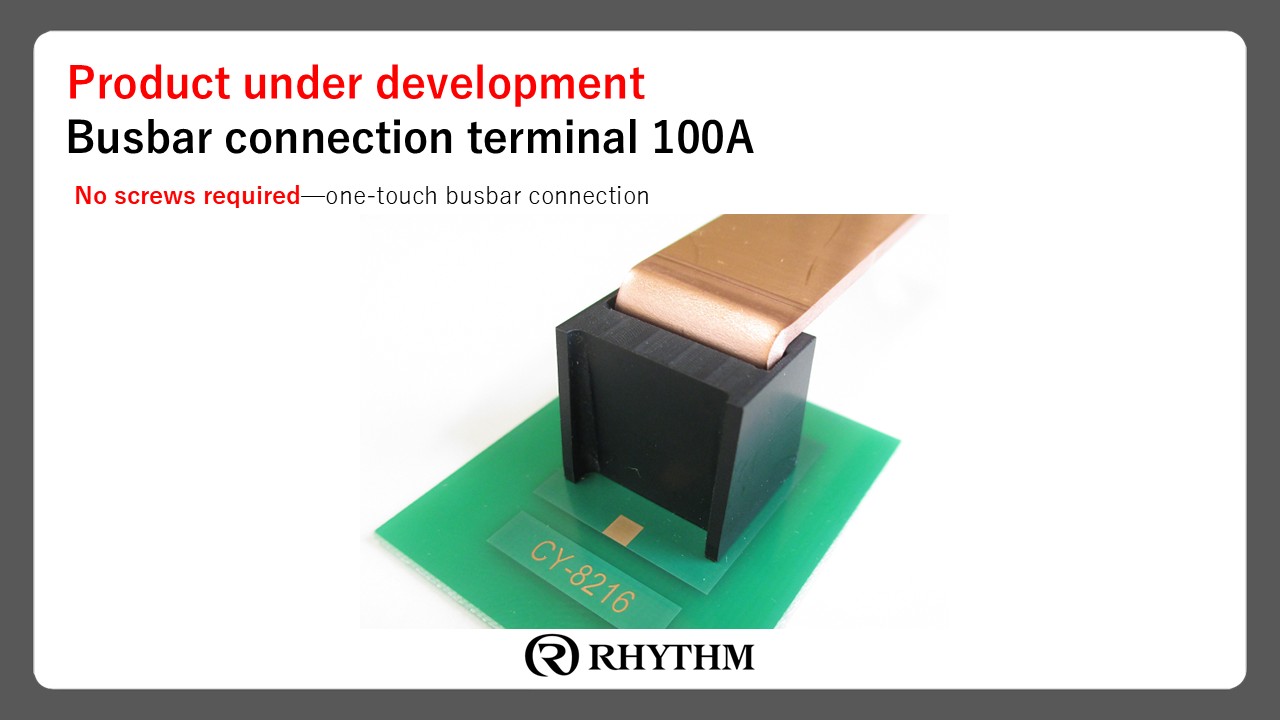

Busbar connection
terminal 100A
For those involved in PCB design
- Capable of handling 100A current
- No screws required—one-touch busbar connection
Product under development

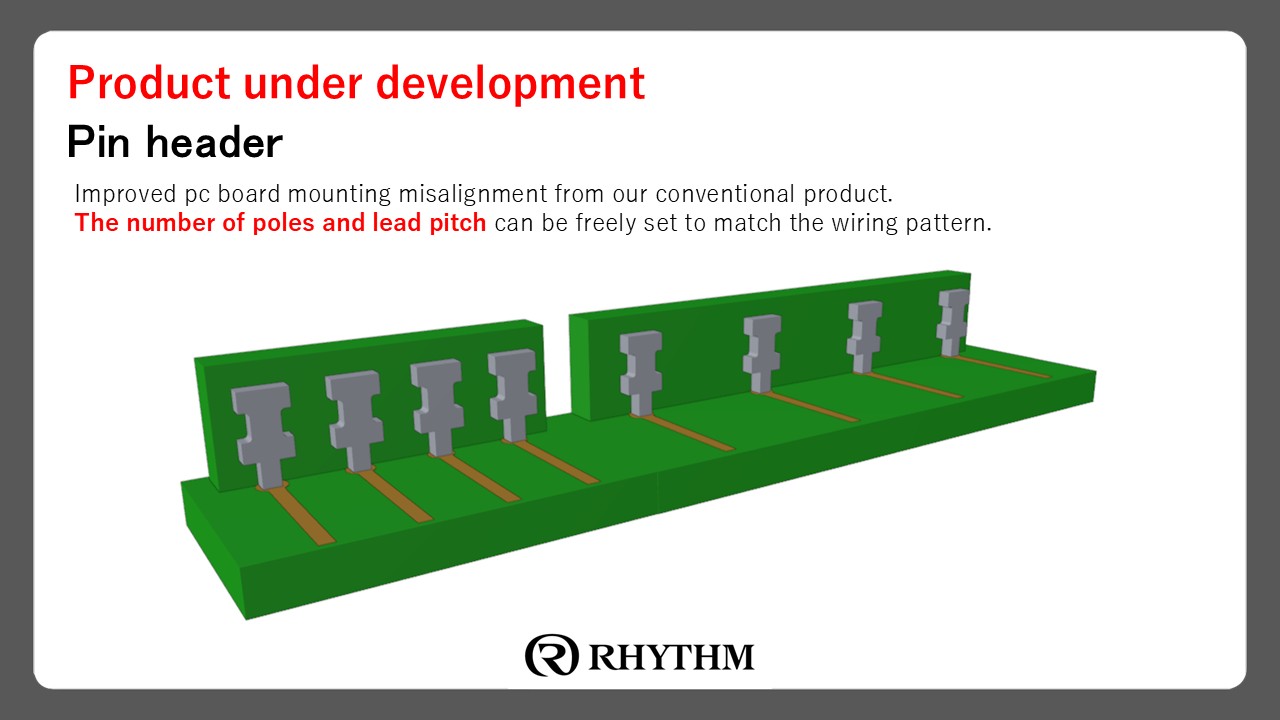

Pin header
For those involved in PCB design
- Improved pc board mounting misalignment from our conventional product
- The number of pins and lead pitch can be freely configured to match the wiring layout
Product under development

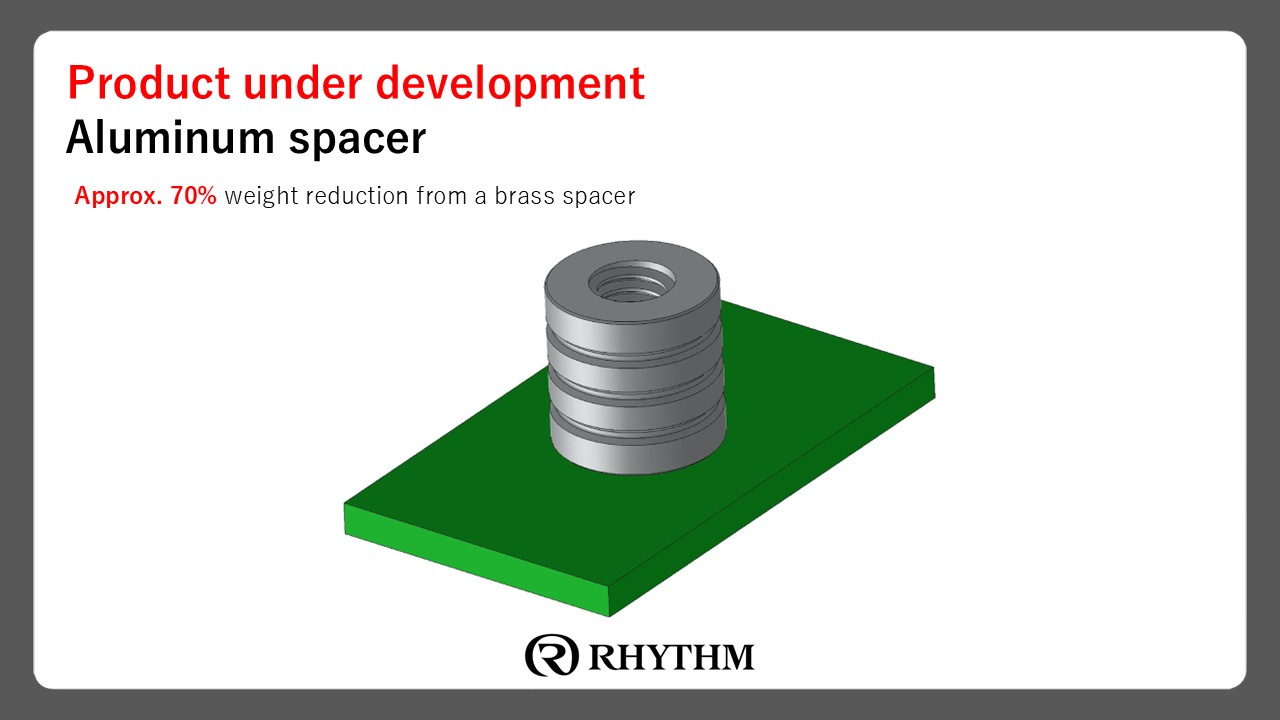

Aluminum spacer(M4)
For those involved in PCB design
- Approx. 70% weight reduction from a brass spacer
Product under development

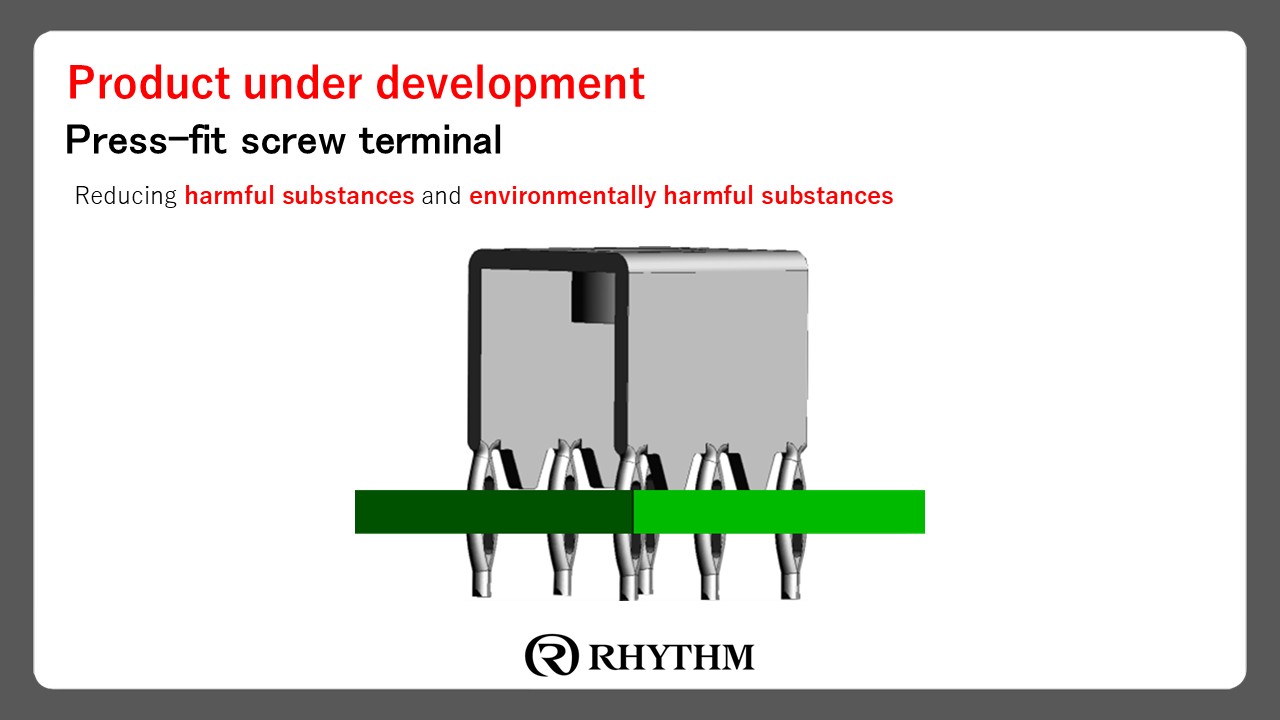

Press-fit screw terminal
(M4)
For those involved in PCB design
- Reducing harmful substances and environmentally harmful substances
- Reduced manufacturing costs through solderless assembly
Product under development

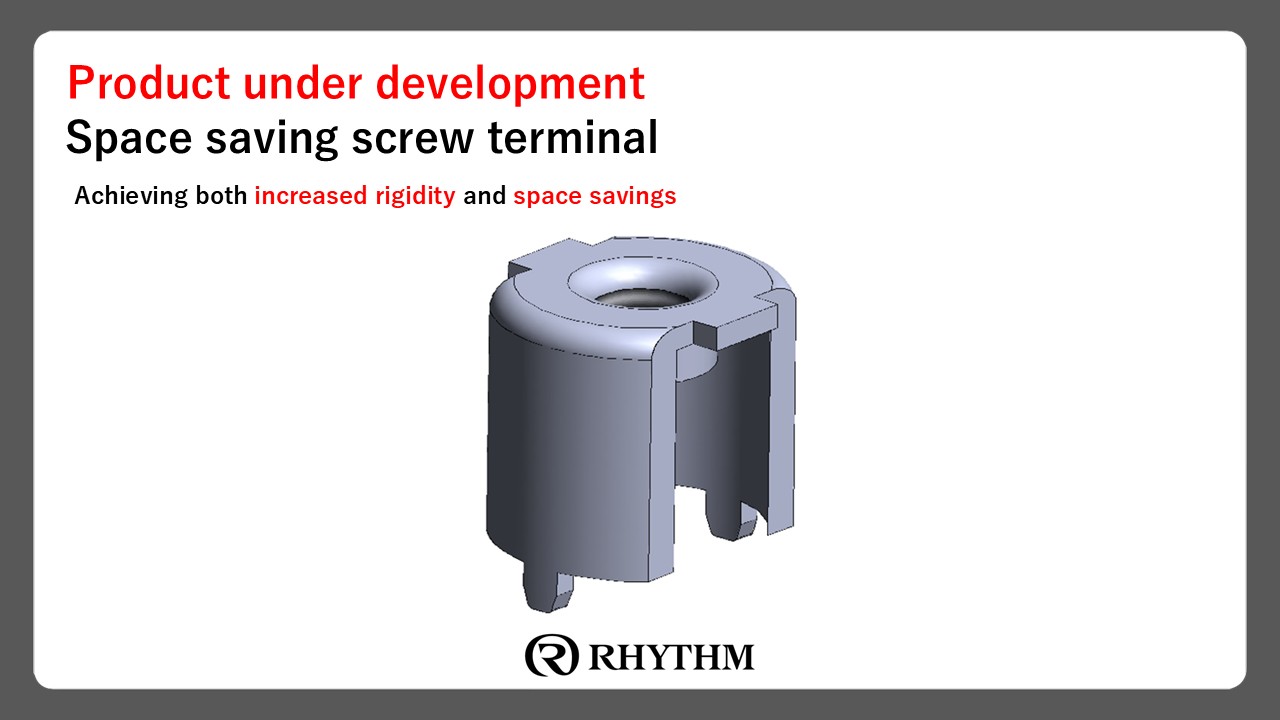

Space saving screw terminal (M4)
For those involved in PCB design
- Achieving both increased rigidity and space savings
