基板接続用端子(ピンヘッダー・基板接続端子)

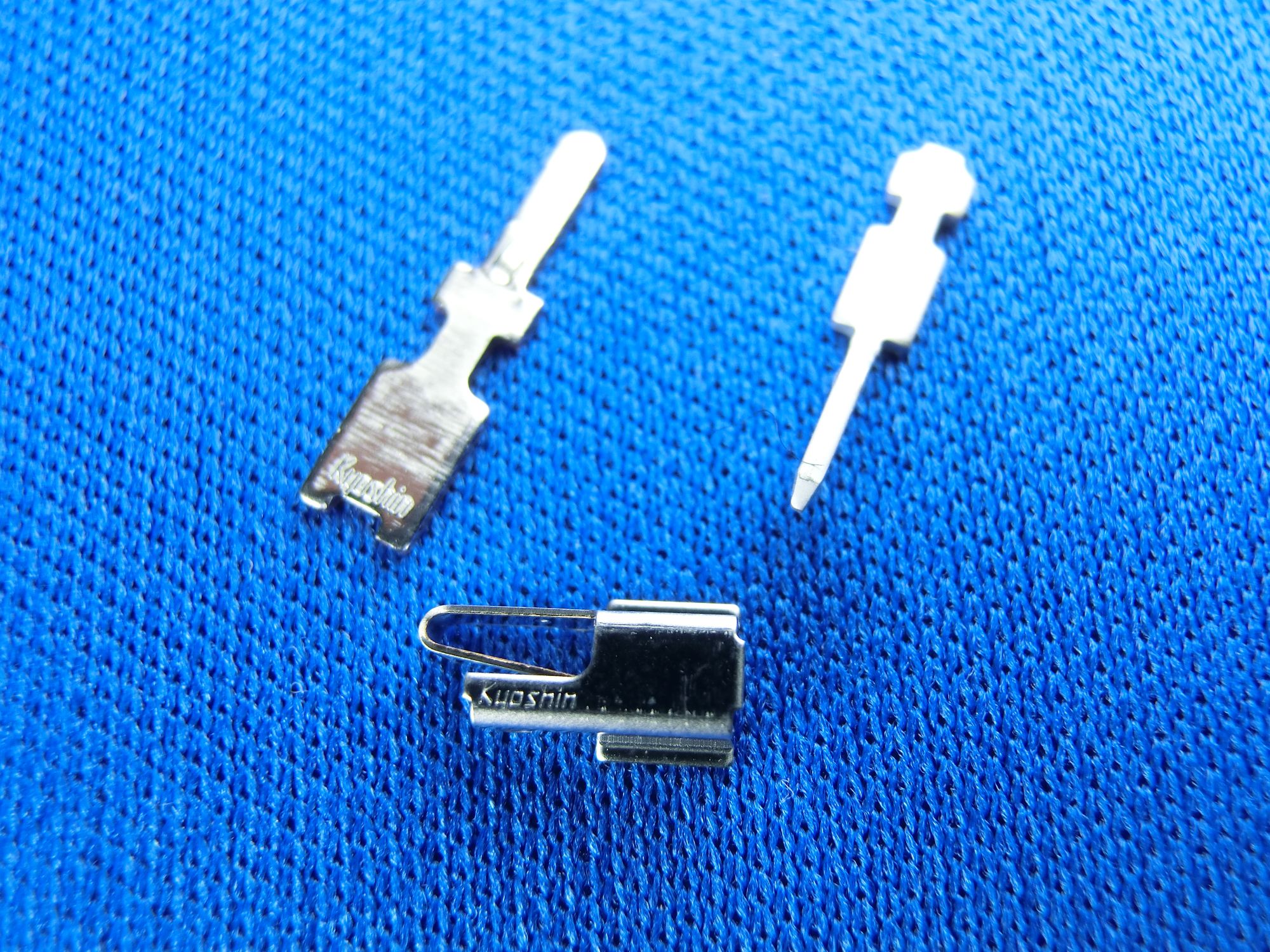

基板接続用端子とは

基板接続用端子は、サブ基板とメイン基板、もしくは基板同士の接続を目的とした接続用端子です。上下、平行、垂直など基板間の接続方法により「接続端子」「基板接続端子」「ピンヘッダー」をお選びいただけます。

※詳細は、別表の基板接続用端子仕様をご参照下さい。

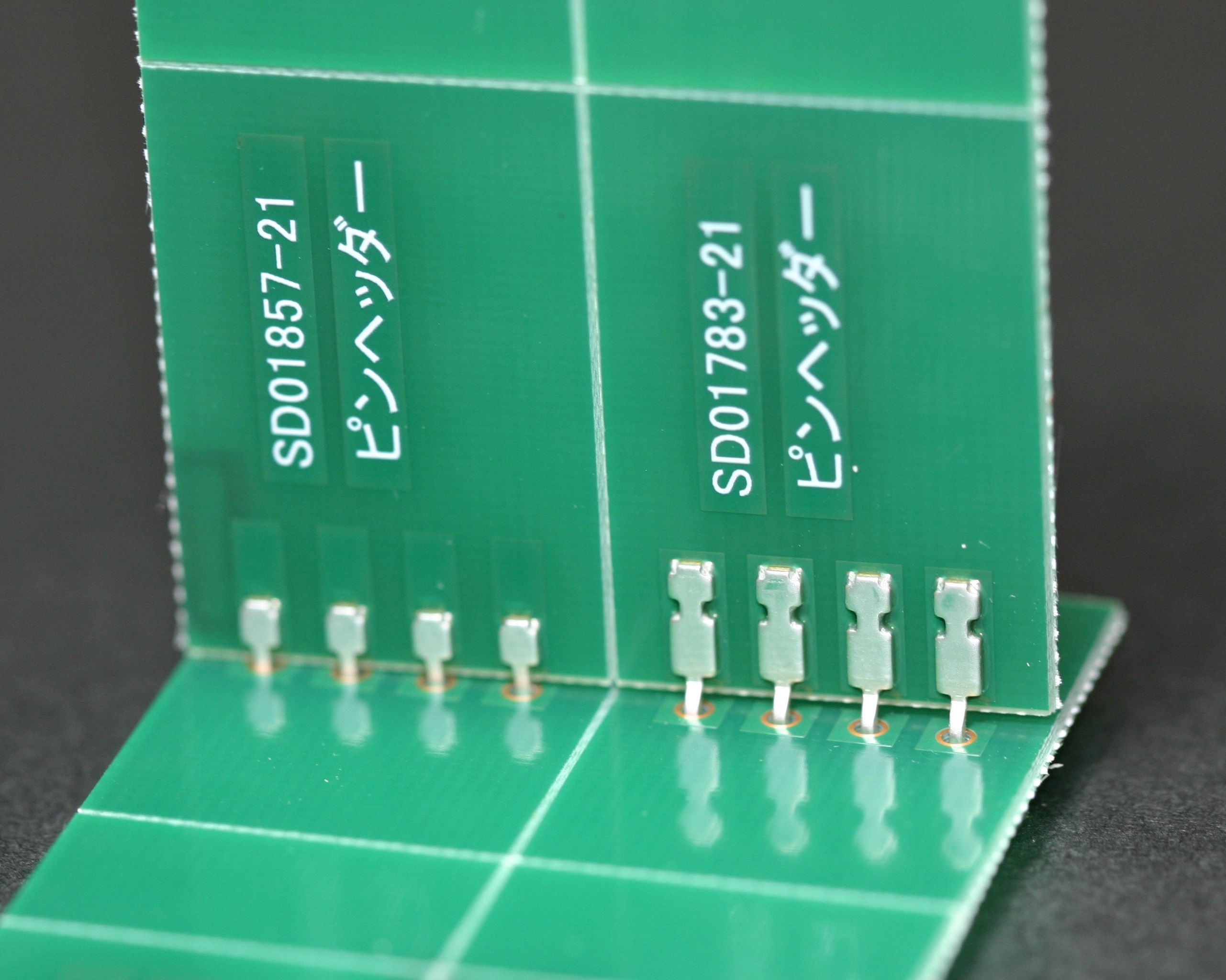

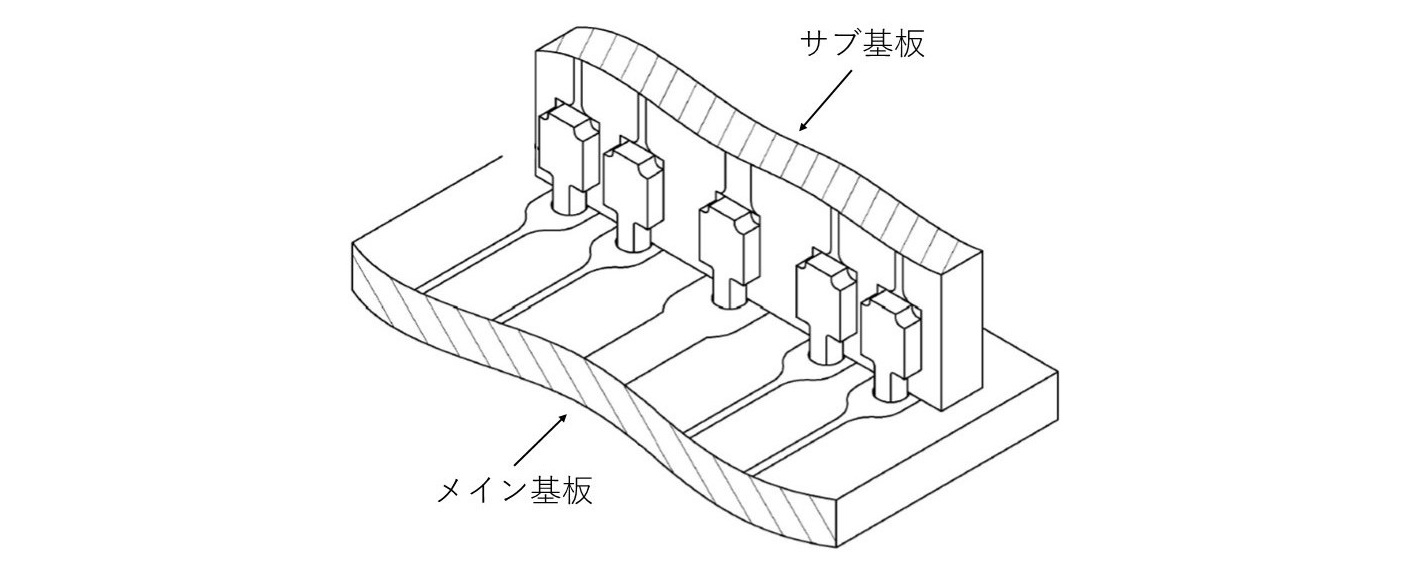

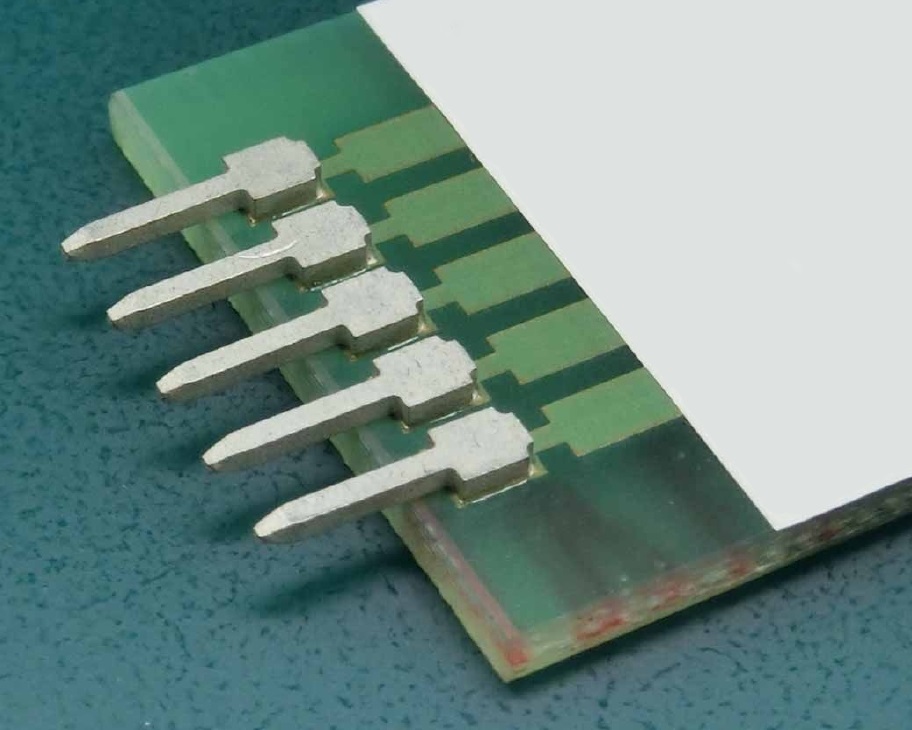

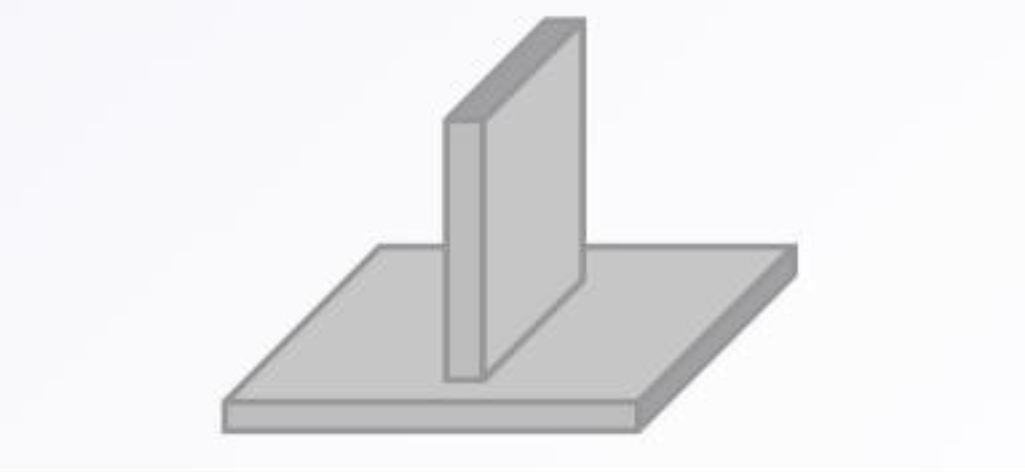

サブ基板にピンヘッダーを表面実装後、メイン基板にピンヘッダーのリード部分を実装させます。

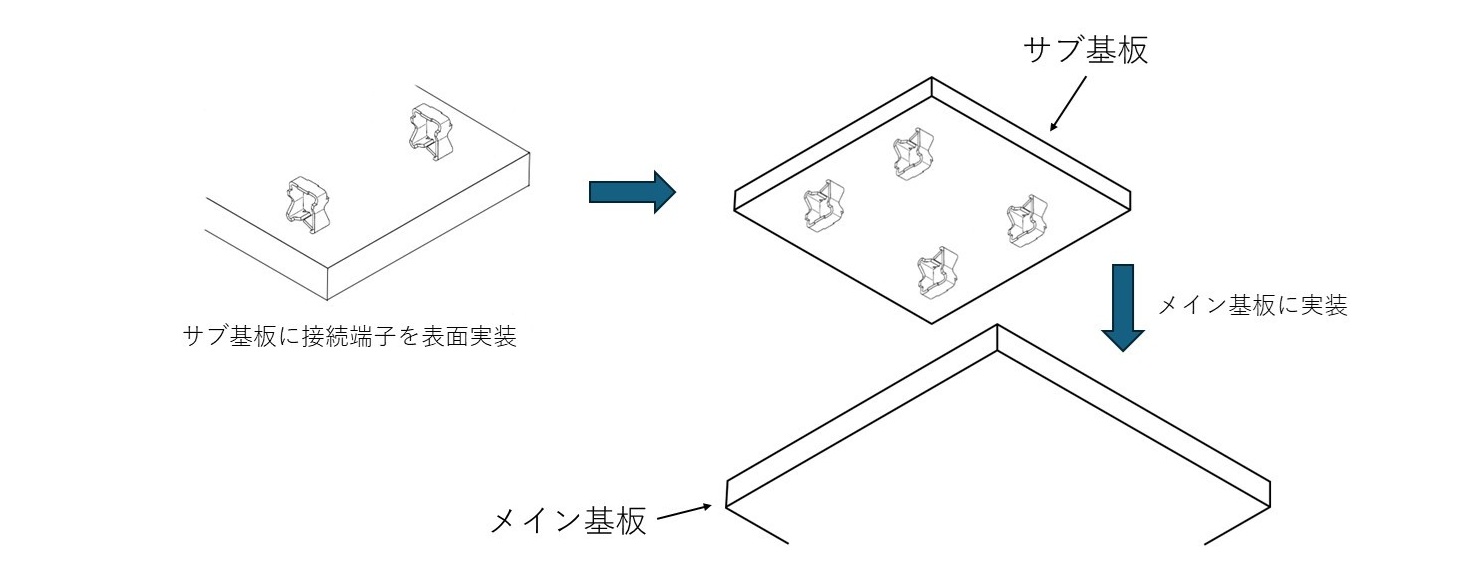

サブ基板に接続端子を表面実装後、メイン基板に実装させます。
ピンヘッダー

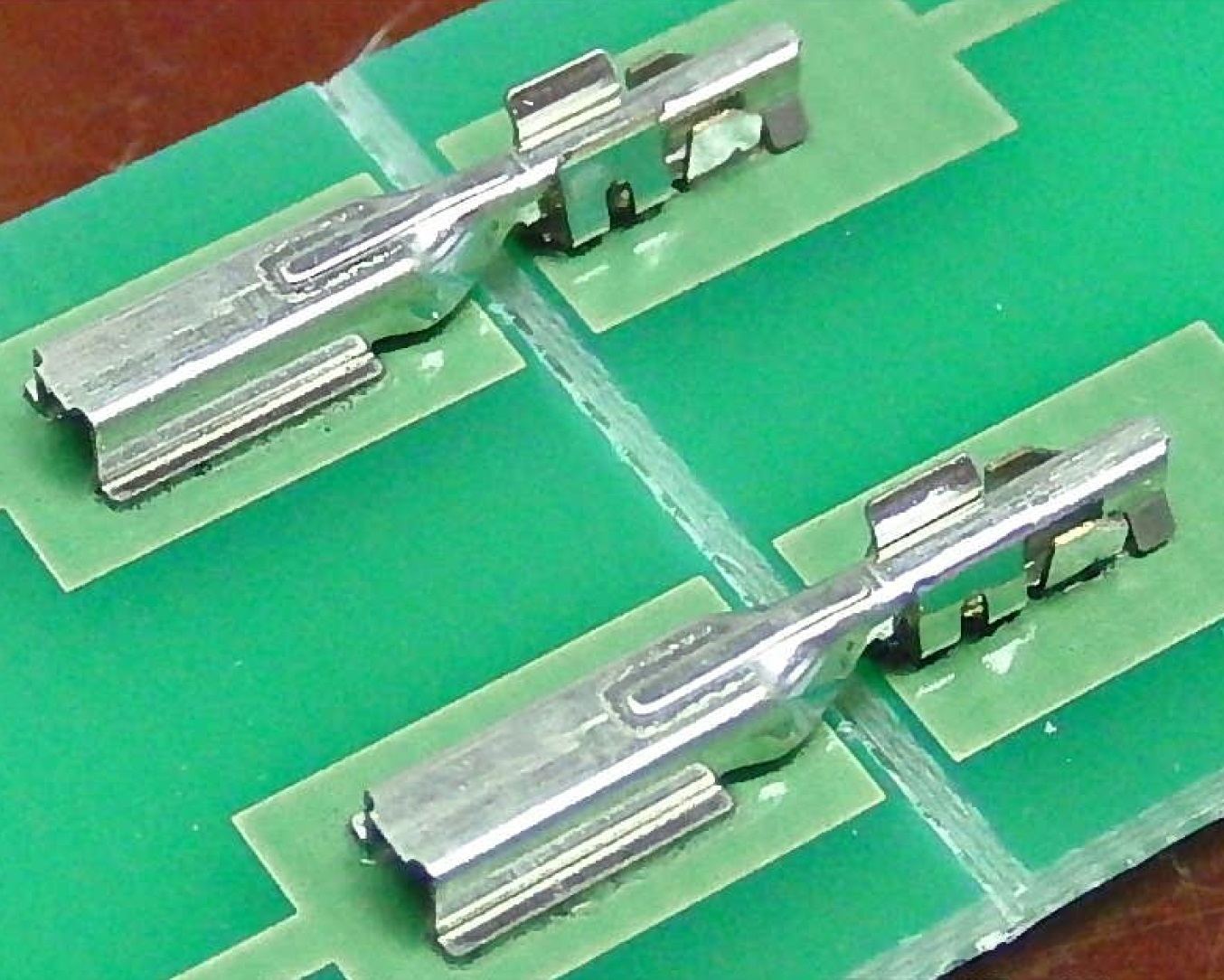

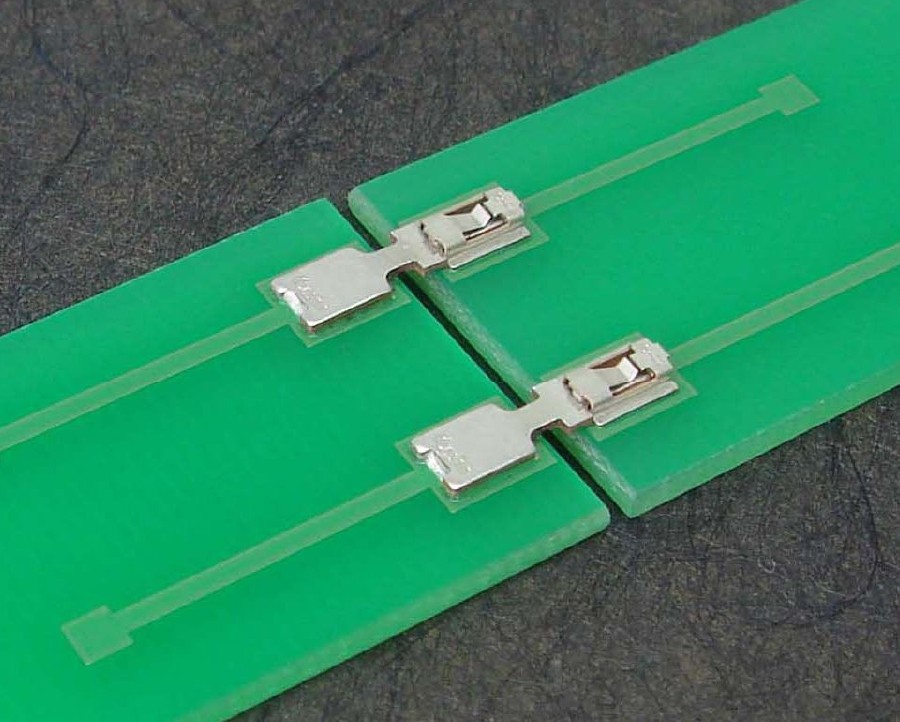

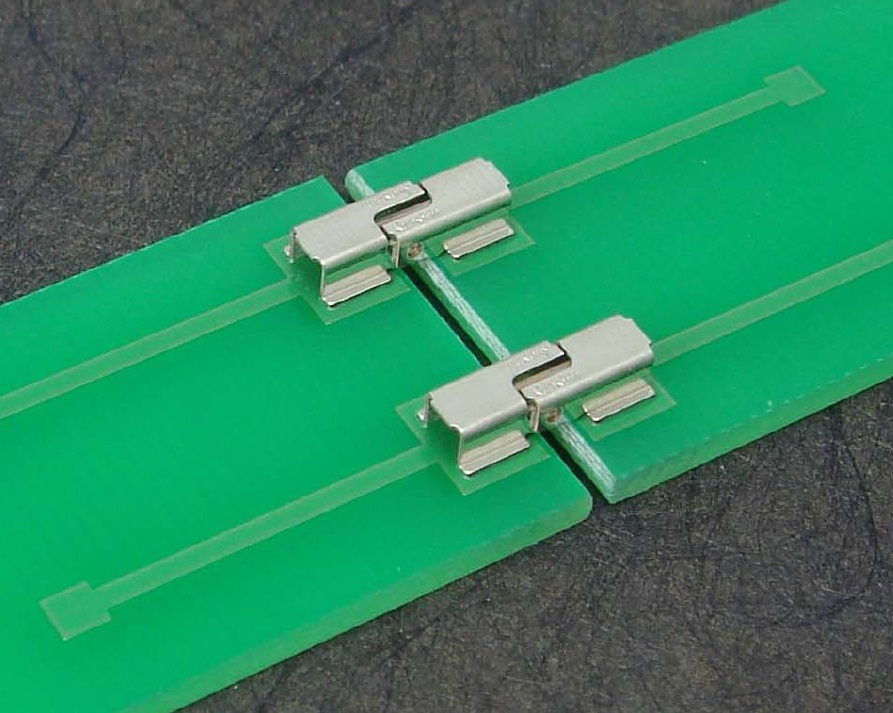

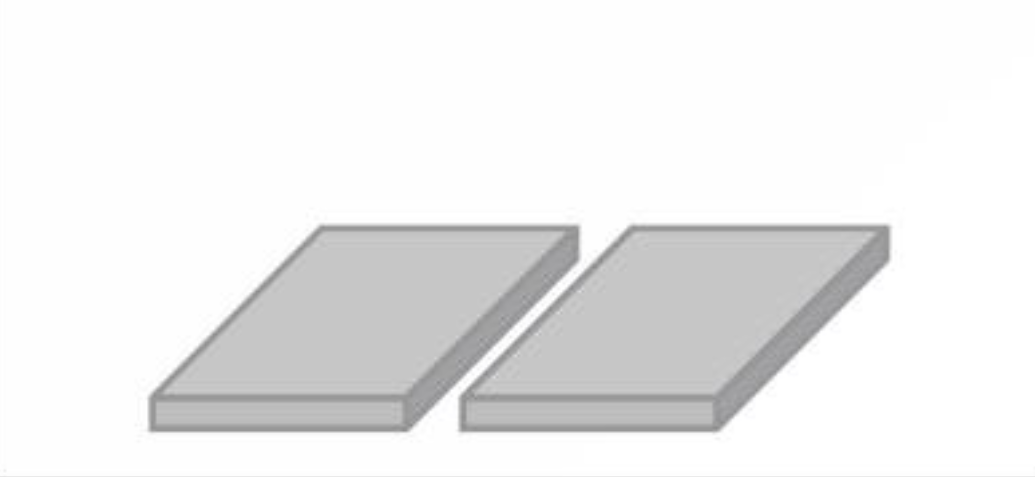

基板に端子を実装後、2つの端子を接続させることで基板間を接続します。

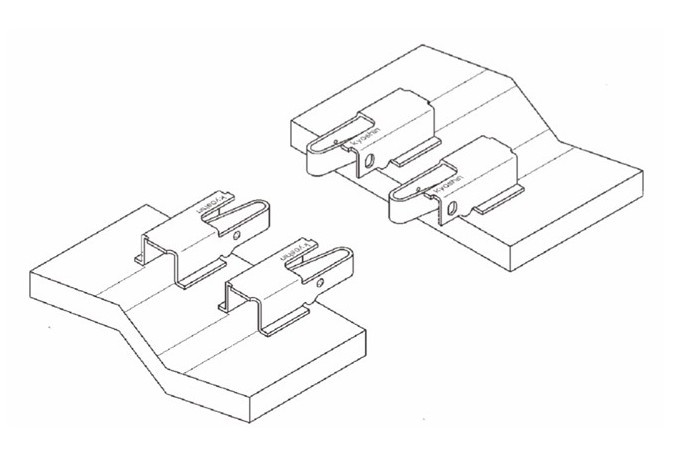

・SD1698-31の使用方法

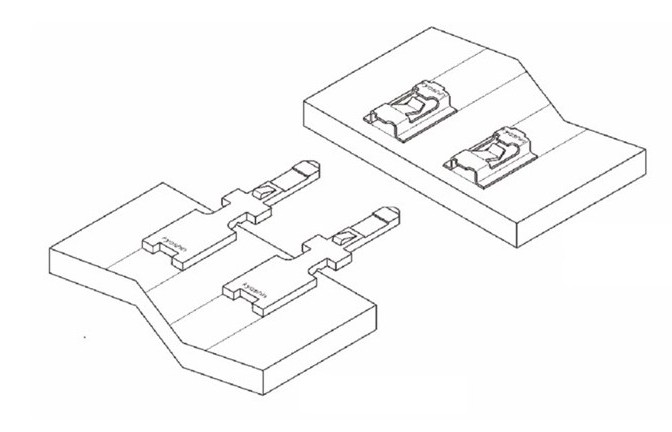

・SD1699-31とSD01700-31の使用方法

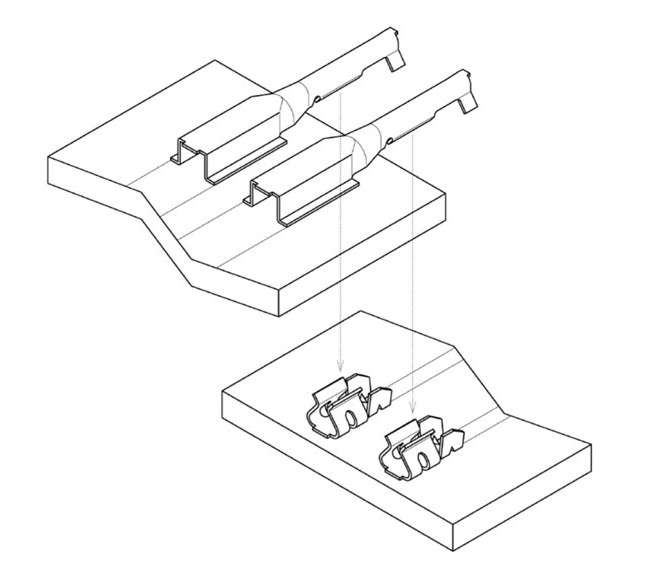

・SD1792-31とSD01793-31の使用方法

基板接続方法により、「ピンヘッダー」「接続端子」「基板接続端子」をカタログ品としてご用意しています。

※詳細は、別表の基板接続用端子の仕様をご参照下さい。

製品名	ピンヘッダー	接続端子	基板接続端子
定格および使用方法 Ratings and Usage	使用方法、定格は各製品毎に記載しております。 Usage method,ratings are stated for each product.

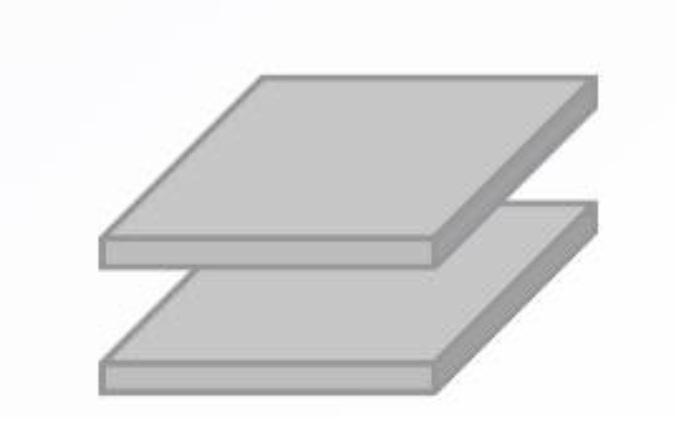

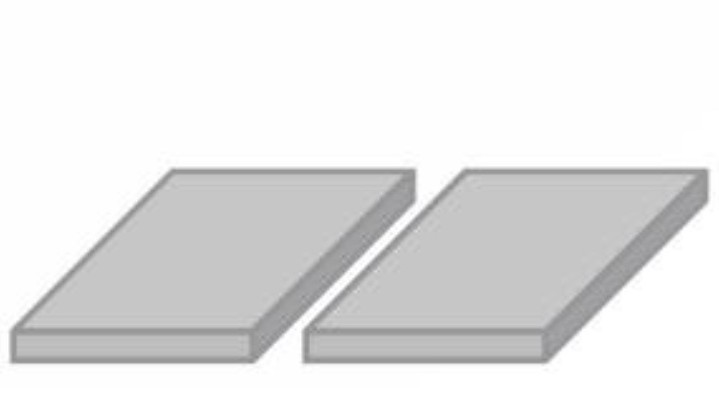

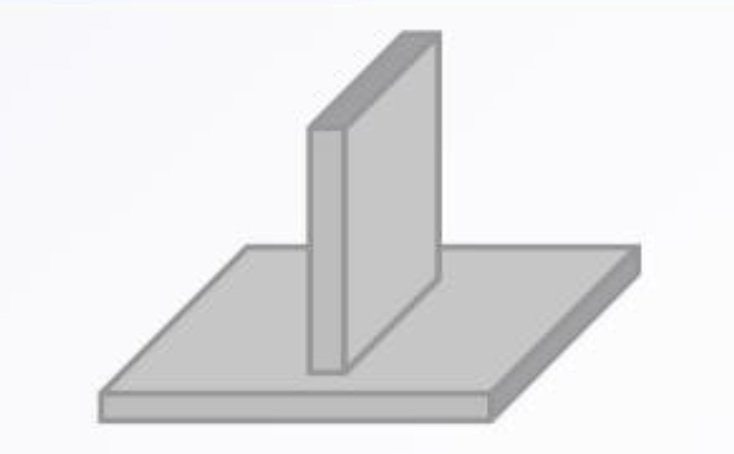

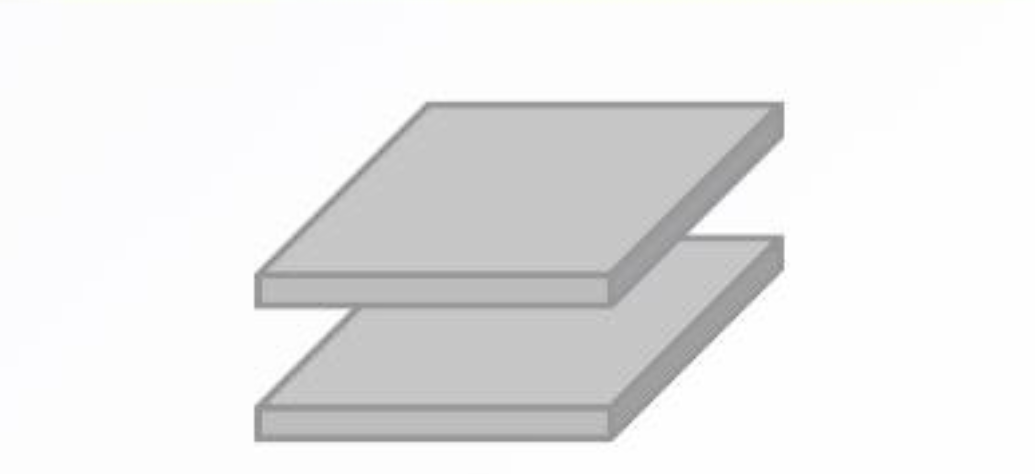

基板接続のイメージ Method of mounting board to board corresponding tab terminal fitting part shape
接続方法 Connection method	ピンヘッダーを実装したサブ基板をメイン基板に挿入して基板接続します。 The sub-board on which the pin header is mounted can be mounted to the main board.	接続端子を実装したサブ基板をメイン基板に実装して接続する。 The sub-board on which the connection terminal is mounted can be mounted to the main board.	基板接続端子を実装して端子同士で接続する。 The board connection terminals are mounted on the board,and the terminals are connected to each other.

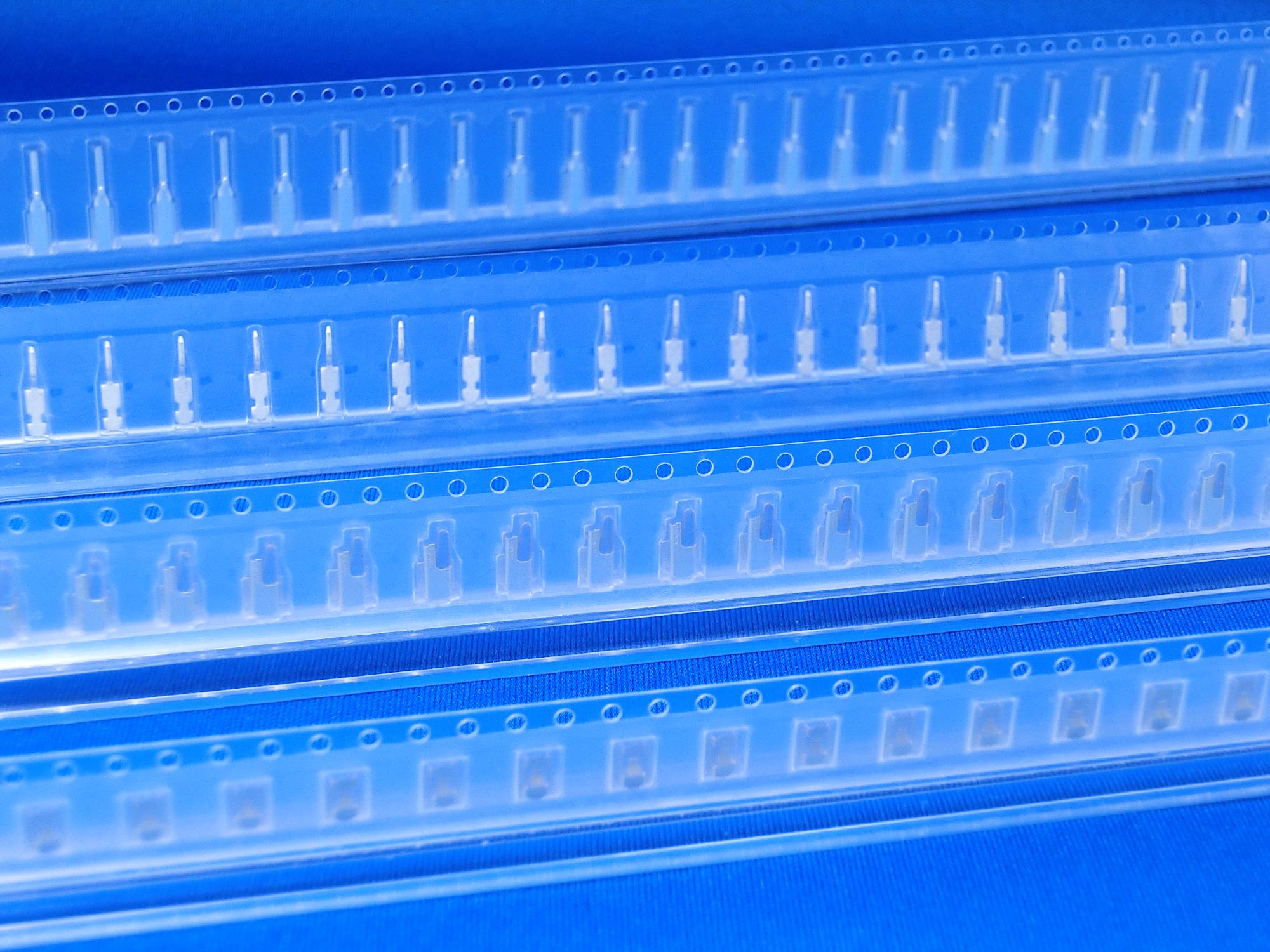

梱包形態 Packaging	基板実装用 SMT用エンボステーピング (JIS C 0806-3に準拠) Embossed taping (Conforming to JIS C 0806-3)

製品名	ピンヘッダー	接続端子	基板接続端子
基板実装用 SMT部品	製品一覧へ	製品一覧へ	製品一覧へ
