シールドクリップ

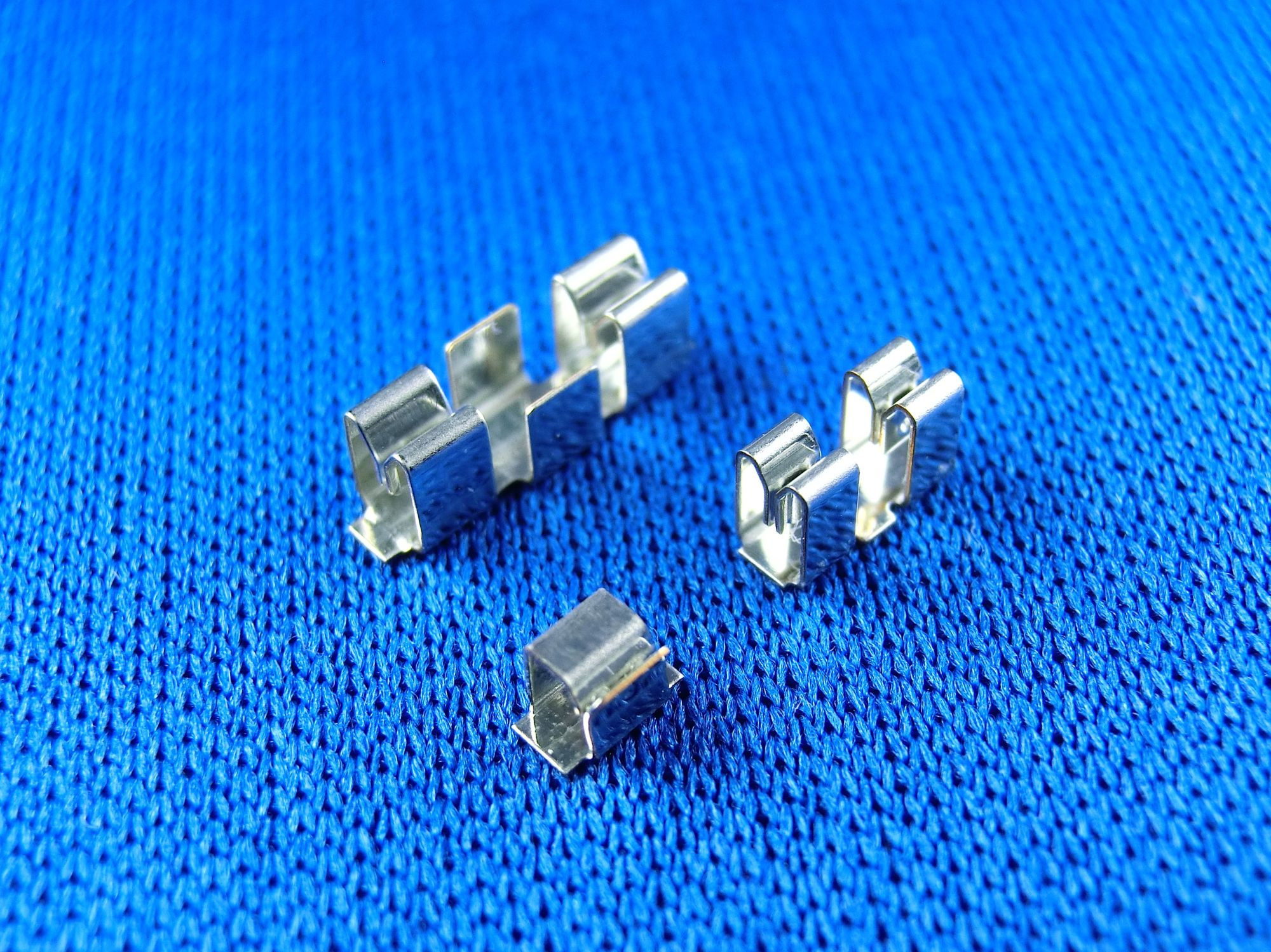

シールドクリップとは

基板実装用シールドクリップは、基板上のノイズ対策で使用される金属シールド（シールドケースなど）をワンタッチで固定するバネ性のある金属部品です。

基板にはんだ付けなどをして、シールドケースを固定する工程を不要にします。

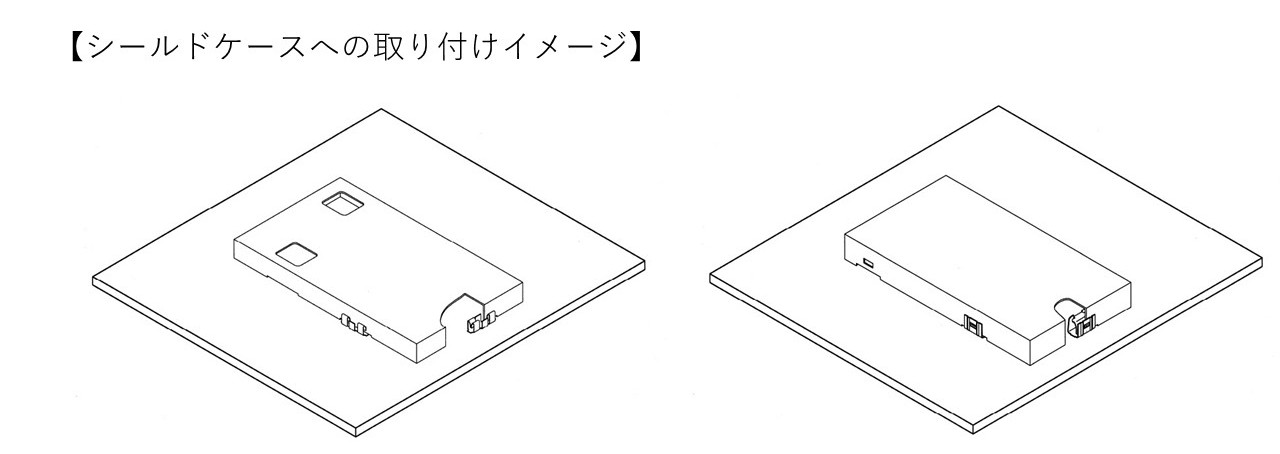

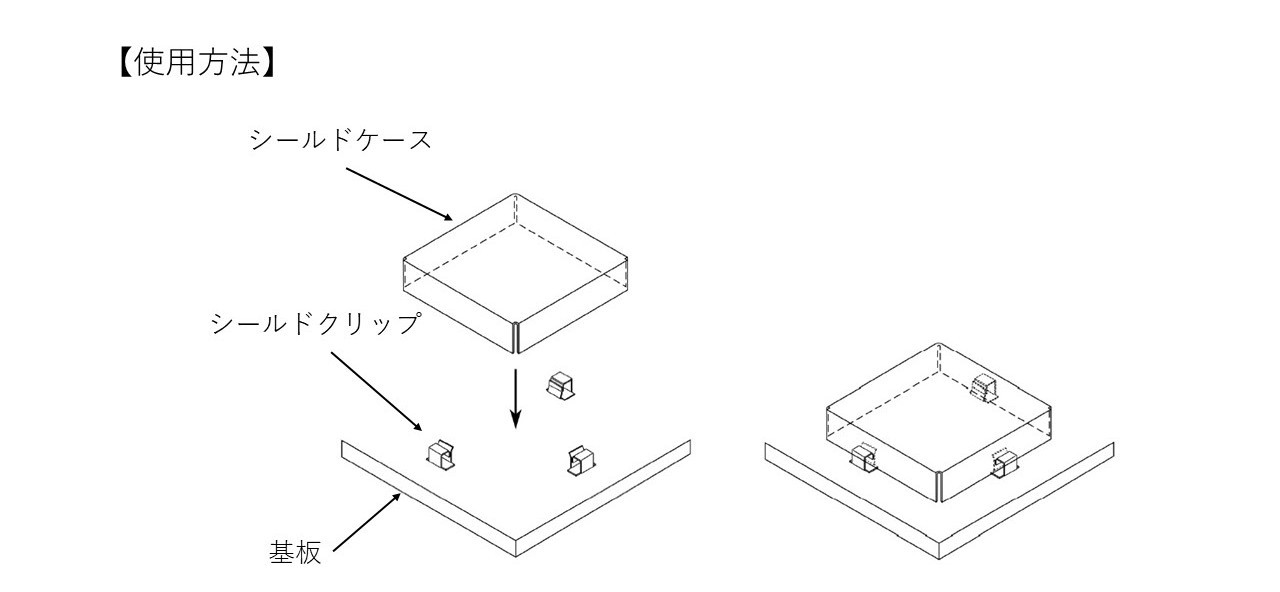

シールドクリップを基板に実装後、シールドケースをシールドクリップに取り付けます。

リズムのご用意するシールドクリップは、使用されるシールドケースの板厚に適合するように、幅広いサイズをご用意しております。

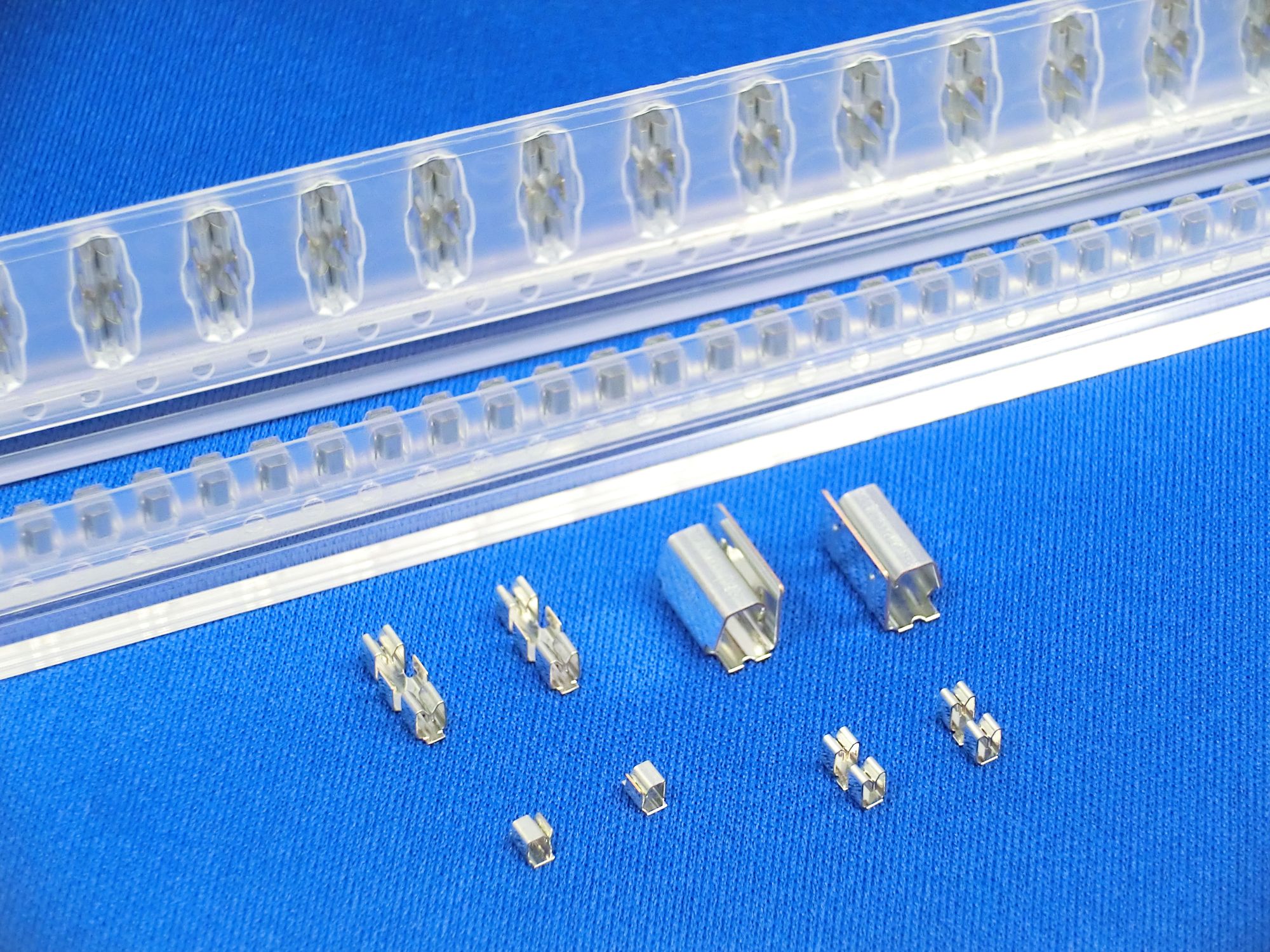

またカタログ品のシールドクリップは全て基板実装用部品として、SMTに対応した梱包形態でお届けいたします。

※詳細は、別表のシールドクリップ仕様をご参照下さい。

仕様	シールドケース板厚
仕様	0.15 mm	0.2 mm	0.3 mm	0.4 mm	0.5 mm	0.6 mm	0.7 mm	0.8 mm	0.9 mm	1.0 mm
シールドケース適合板厚 Plate thickness range of shield clip	〇	〇	〇	〇	〇	×	×	〇	〇	〇
使用上の注意 Notes on using shield clips	ご使用されるシールドケース仕様を考慮してご使用ください。 Please take into consideration the product specification of the shield case to be used.
梱包形態 Packeging	基板実装用 SMT用エンボステーピング (JIS C 0806-3に準拠) Embossed taping (Conforming to JIS C 0806-3)

※製品仕様の詳細については、お問い合わせください。
※For detailed product specifications,please contact us.

シールドケースを基板に直接固定する必要がなくなるSMT対応
のシールドクリップをカタログ品として多数ご用意しています。
