ネジ端子

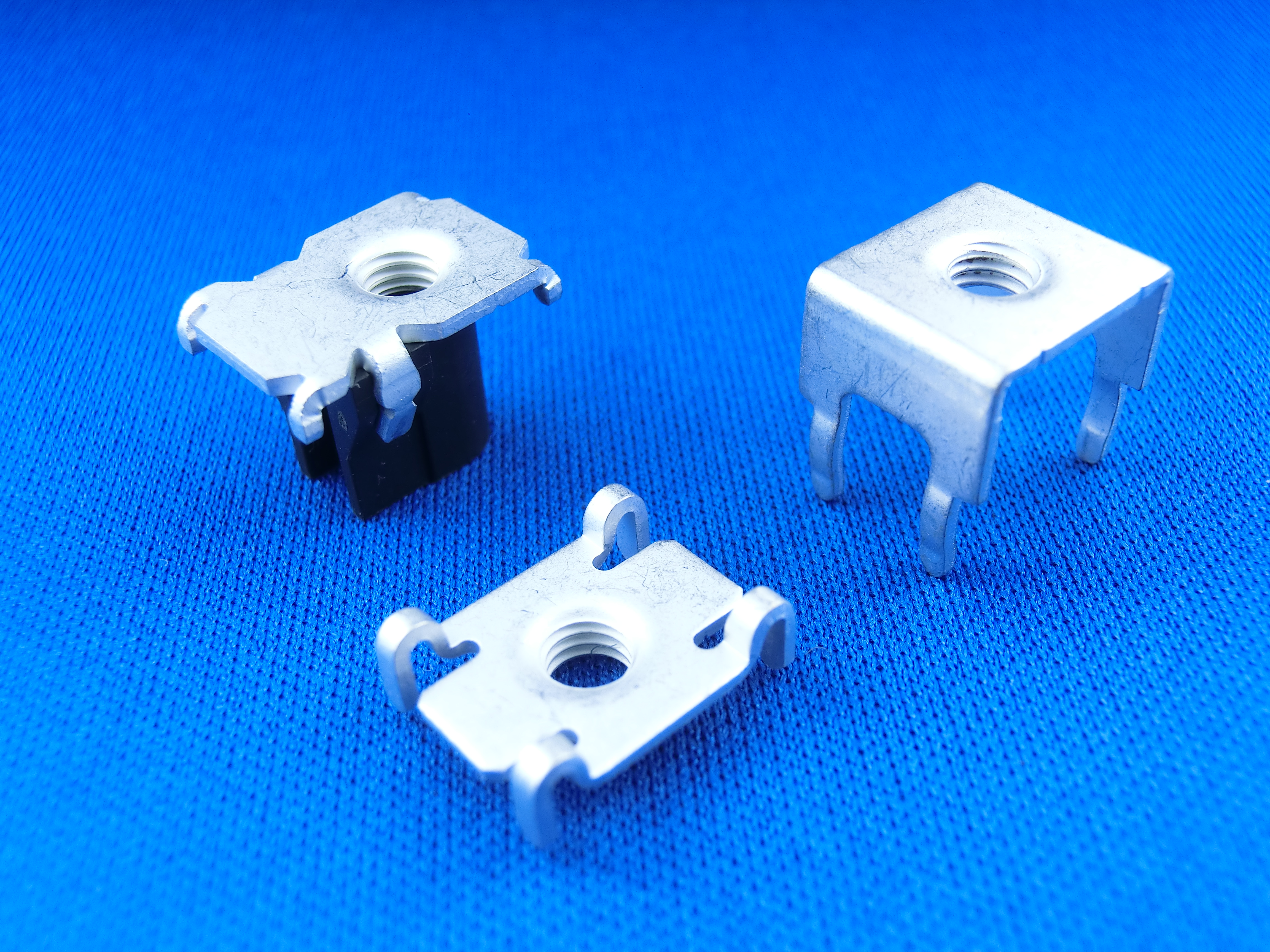

ネジ端子とは
ネジ端子は、基板実装後にバスバーやハーネスとネジ締結して基板と接続機器との間を電気的に接続させるために使用します。当社のネジ端子は基板上で優れた電気的特性と機械的特性を発揮します。
また当社のネジ端子は、ネジ径、高さ違い、ネジ締結時に発生する切粉(金属粉)対策、ハーネスの回り止め対応など幅広い用途に対応いたします。
また当社のネジ端子は、ネジ径、高さ違い、ネジ締結時に発生する切粉(金属粉)対策、ハーネスの回り止め対応など幅広い用途に対応いたします。
ネジ端子の使用方法について

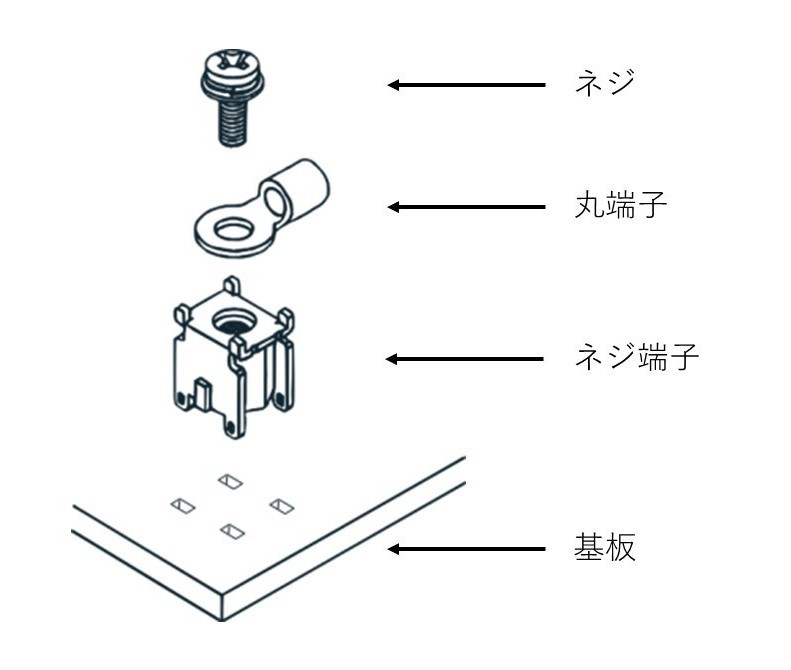

当社のカタログ品のネジ端子は全て基板実装用のネジ端子になります。基板に実装されたネジ端子はバスバーとの接続や丸端子などを使用を使用したハーネスとの接続に使用されます。

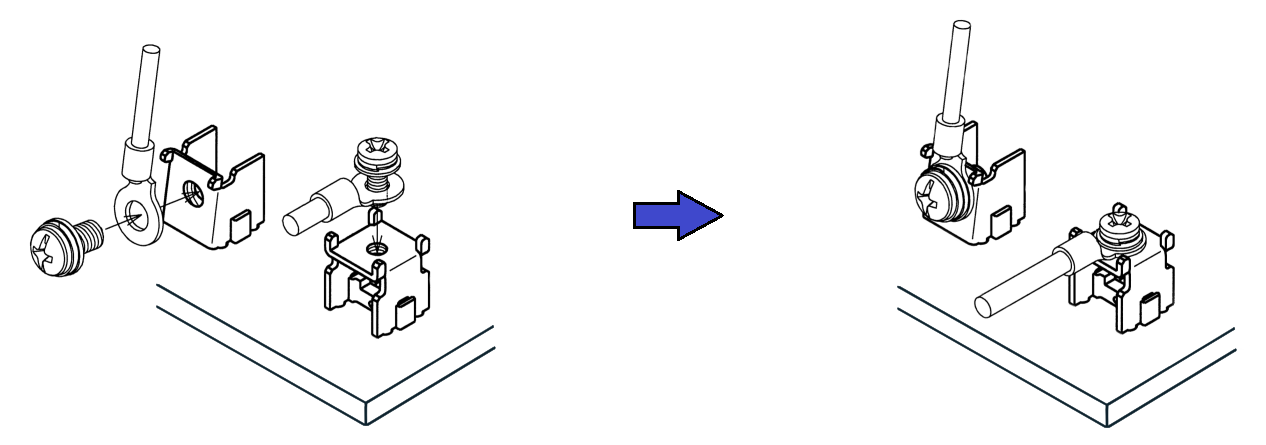

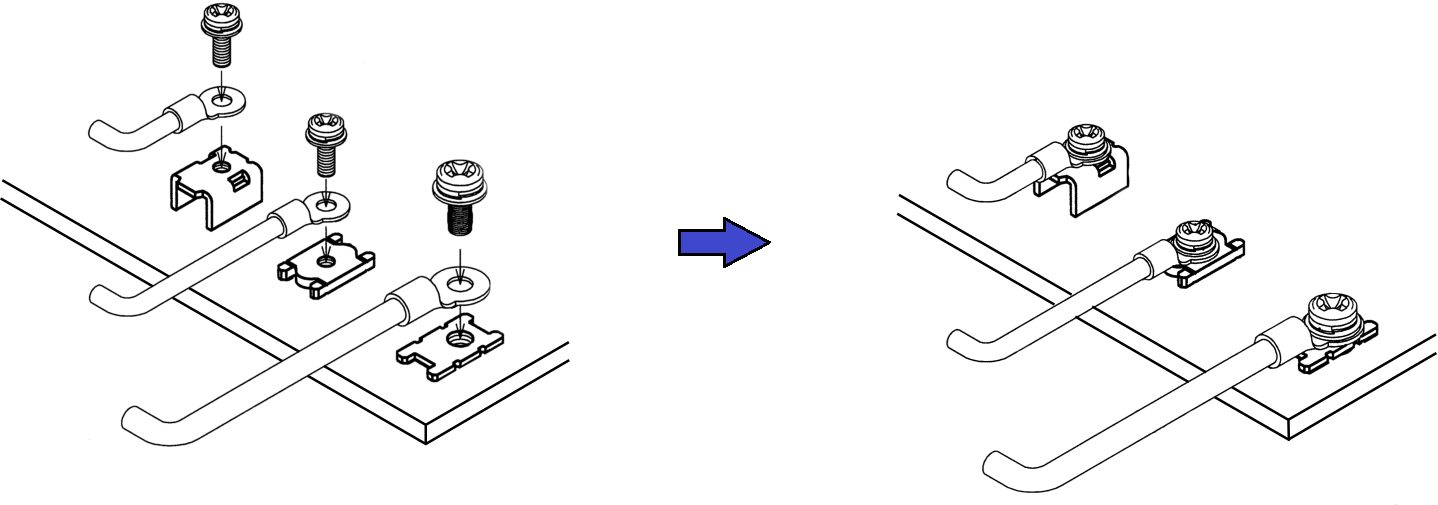

ネジ端子使用例
SMT用エンボステーピングネジ端子
基板にクリームはんだ塗布、マウンターでネジ端子を実装、リフローでネジ端子と基板をはんだ付け後、基板実装後のネジ端子とハーネス（or バスバー)をネジ締結します。
ラジアルリードテーピングネジ端子
自動挿入機でネジ端子を基板に挿入後、フロー工程でネジ端子と基板をはんだ付け後、基板実装後のネジ端子とハーネス（or バスバー)をネジ締結します。

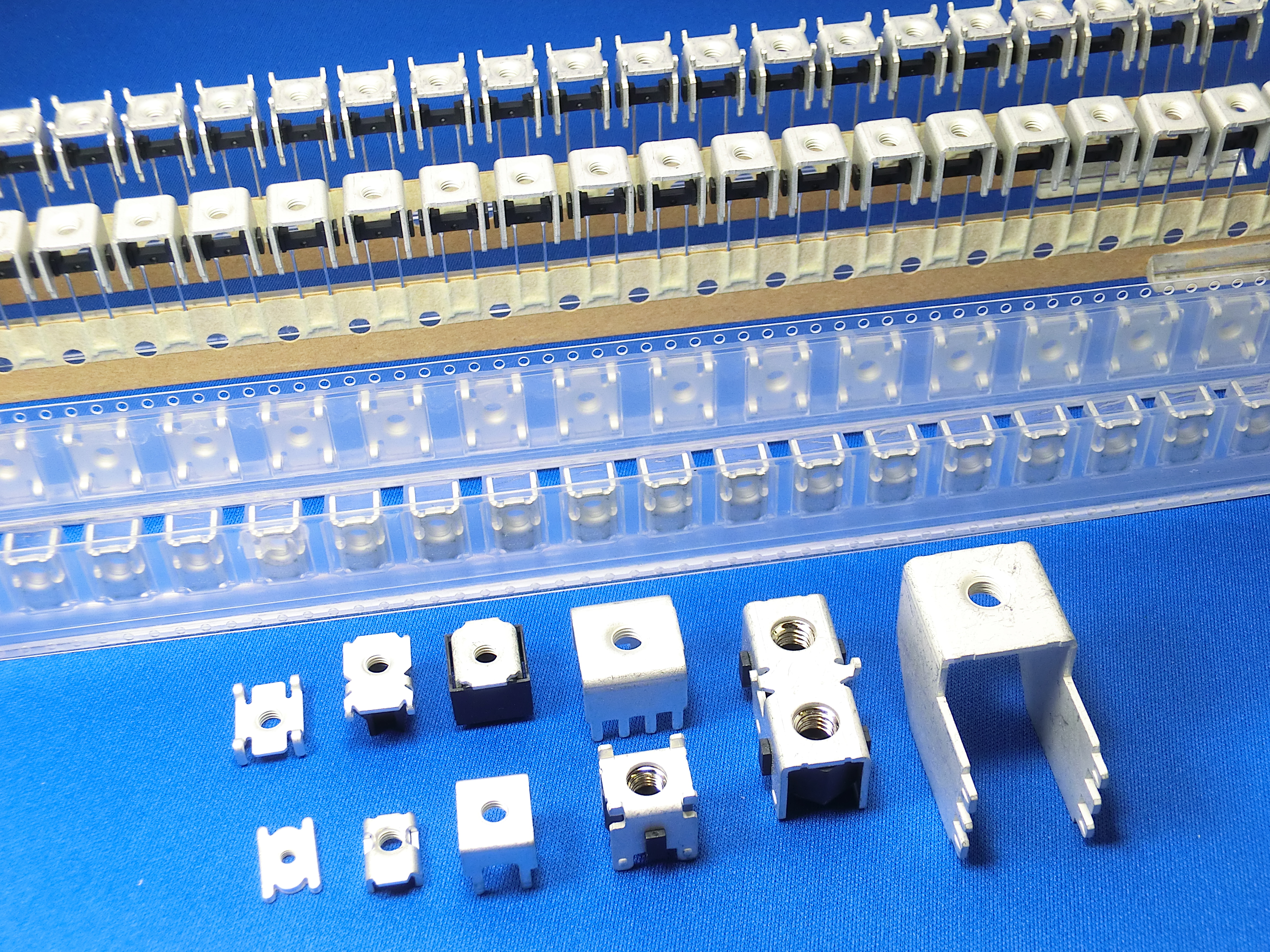

ネジ端子の種類
M2.6、M3、M4、M5、M6のネジ径のサイズをネジ端子のカタログ品としてご用意しております。
また、基板実装用のネジ端子として、袋詰め梱包、ラジアルリードテーピング、SMT用エンボステーピングの梱包形態でネジ端子を納品いたします。
※詳細は、別表のネジ端子仕様をご参照下さい。
また、基板実装用のネジ端子として、袋詰め梱包、ラジアルリードテーピング、SMT用エンボステーピングの梱包形態でネジ端子を納品いたします。
※詳細は、別表のネジ端子仕様をご参照下さい。
ネジ端子仕様
| 適合ネジ | M2.6 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|
| 使用上の注意 Notes on using screw terminal. |
使用されるネジと、ハーネスに取り付けられる丸端子などの 製品仕様・規格を考慮してご使用ください。 Please take into consideration the product specifications such as the round crimp tereminal which is put between the screw and our screw terminal. |
||||
| 定格 圧着される電線サイズ、 丸端子を設定した 場合の最大電流値 |
|
|
|
|
|
| Rating maximum current value when wire size to be crimped rise value are set conditions. |
|
|
|
|
|
※製品仕様の詳細については、お問い合わせください。
※For detailed product specifications,please contact us.
ご用意できる梱包形態について
ネジ端子 製品一覧
ネジ端子 用途別製品

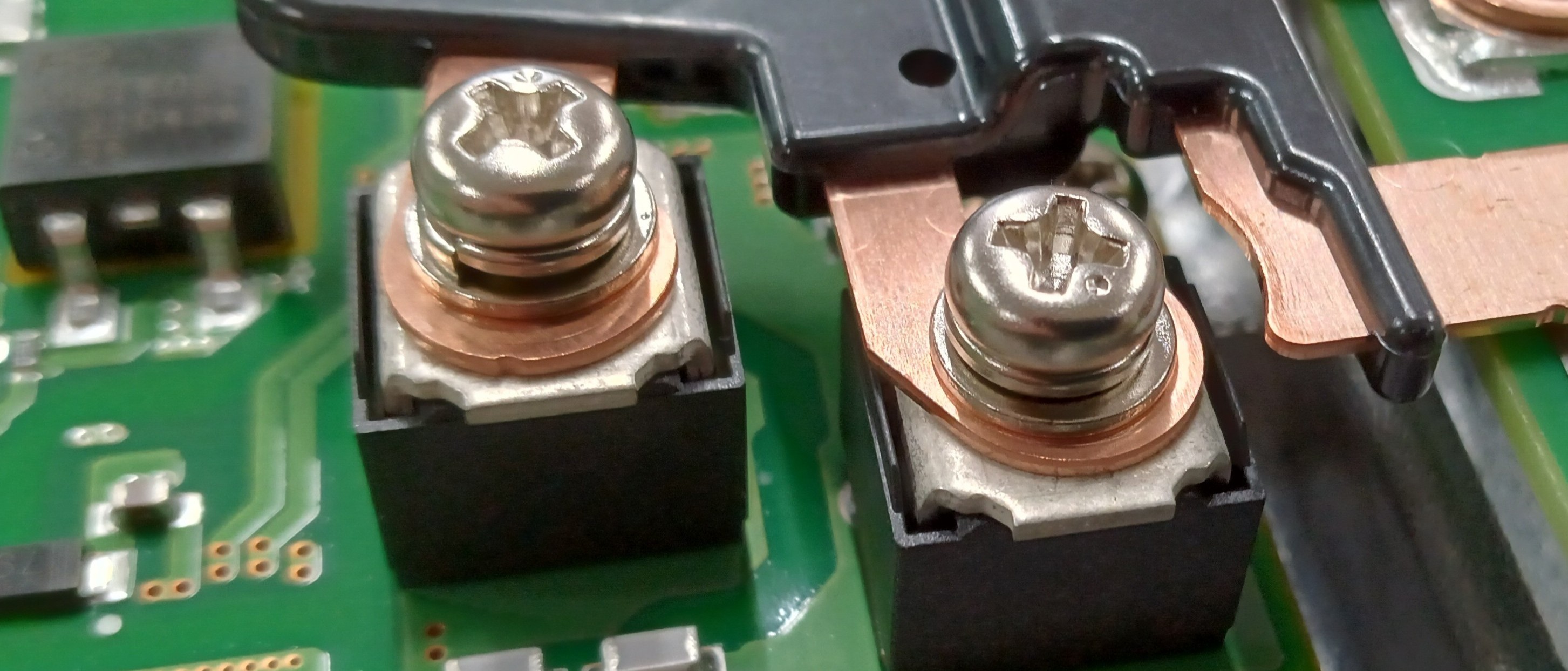

金属粉(切粉)対策ネジ端子
ネジ締結時に発生する可能性がある金属粉(切粉)が基板上に飛散しないように対策したネジ端子です。

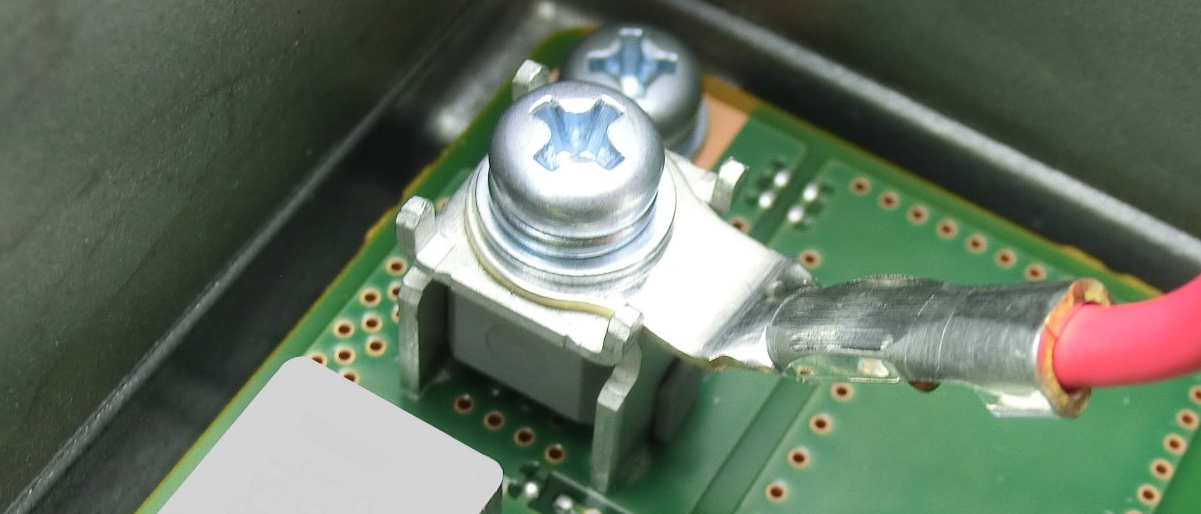

回り止め対策ネジ端子
ネジ締結時に接続するハーネスが回転しないように、ネジ端子の上面に回り止め対策を施したネジ端子です。
