アース端子

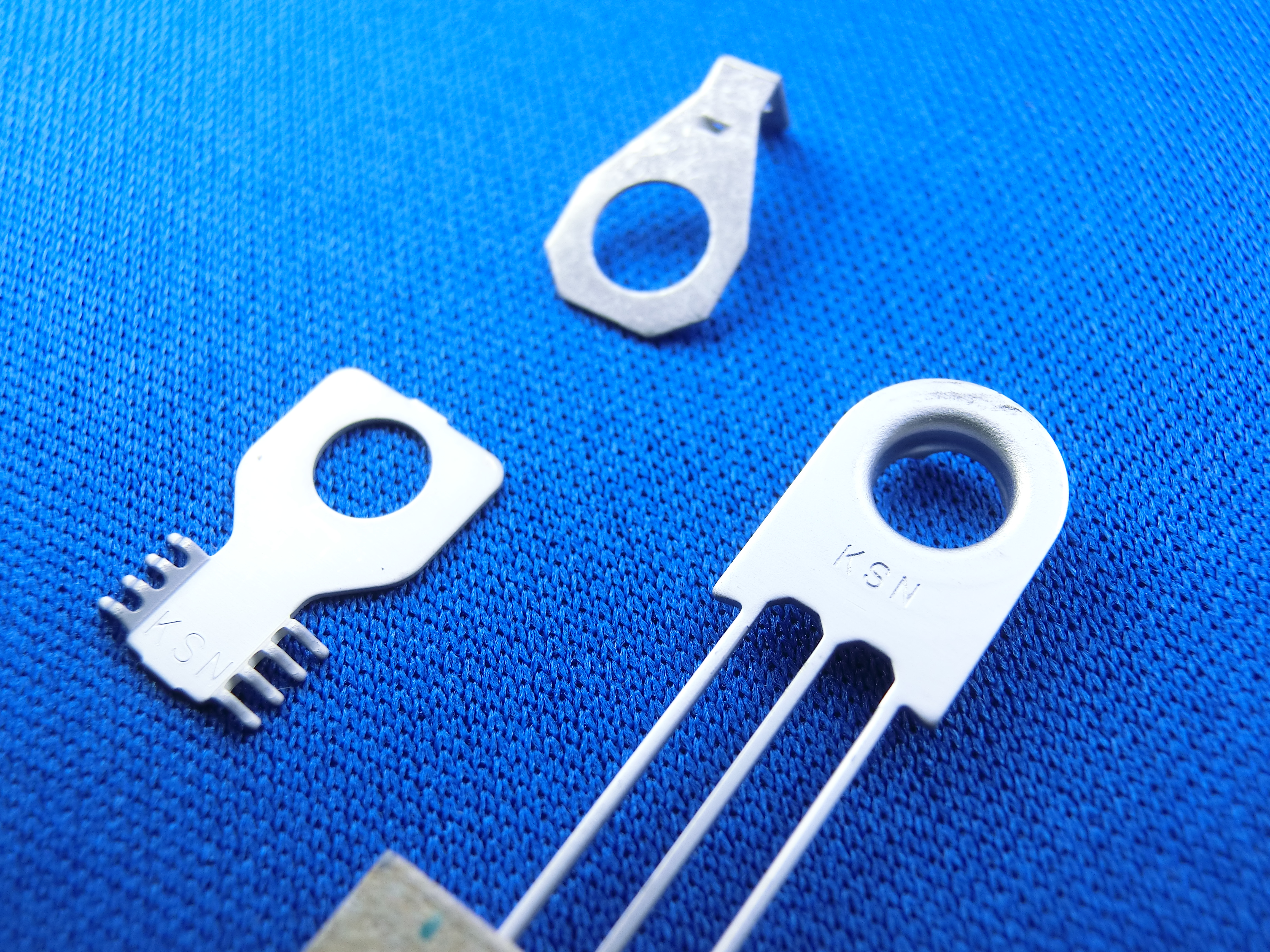

アース端子とは
アース端子は基板からのGND(グランド)を目的に使用されます。その接続方法は、アース端子を基板に実装後、アース端子の穴(基板の穴)に、ネジなどを貫通させ筐体などと接続します。

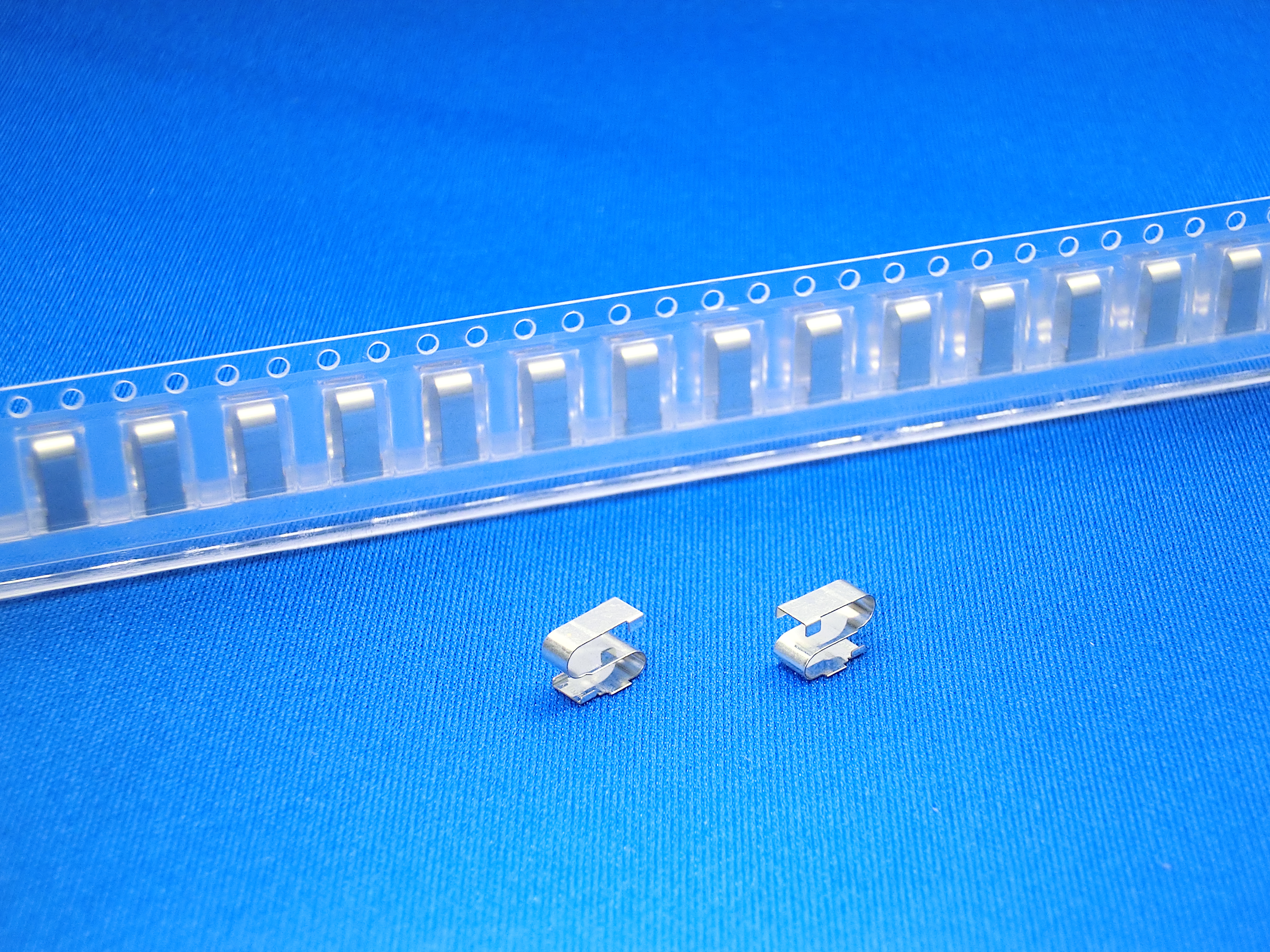

アースバネとは
アースバネは、アース端子と同様に基板からのGND接続などで使用されます。アースバネは、基板に実装して、筐体などに接触させることにより接続します。

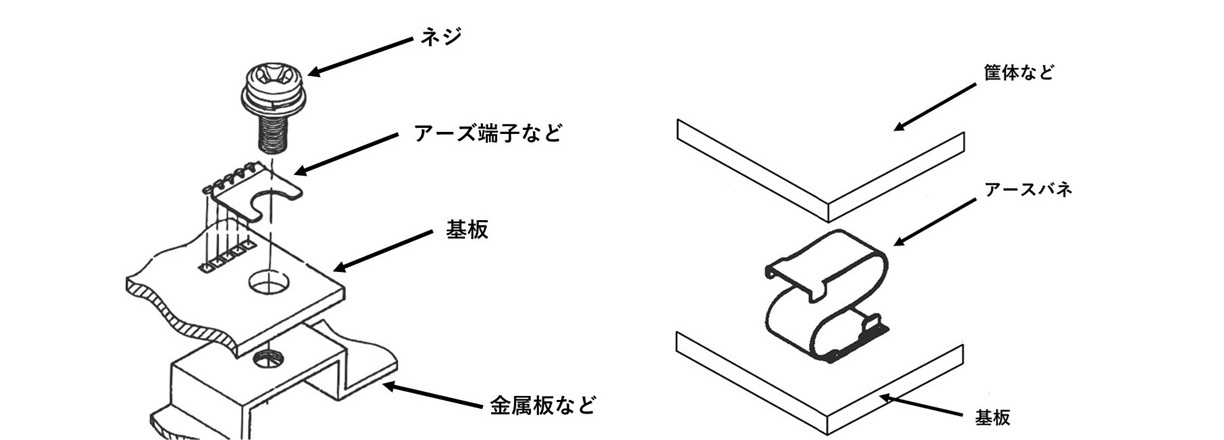

アース端子とアースバネの使用方法

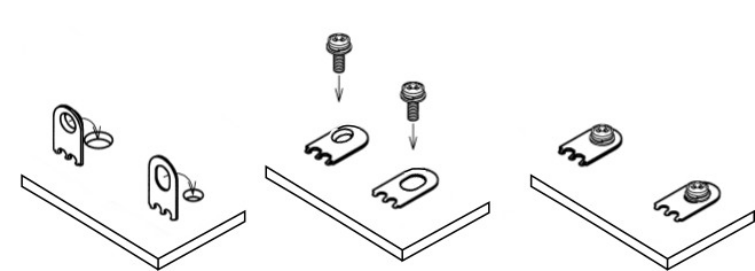

ラジアルリードテーピングのアース端子使用方法
ラジアルリードテーピングのアース端子は、基板実装後にアース端子を折り曲げて使用する製品です。

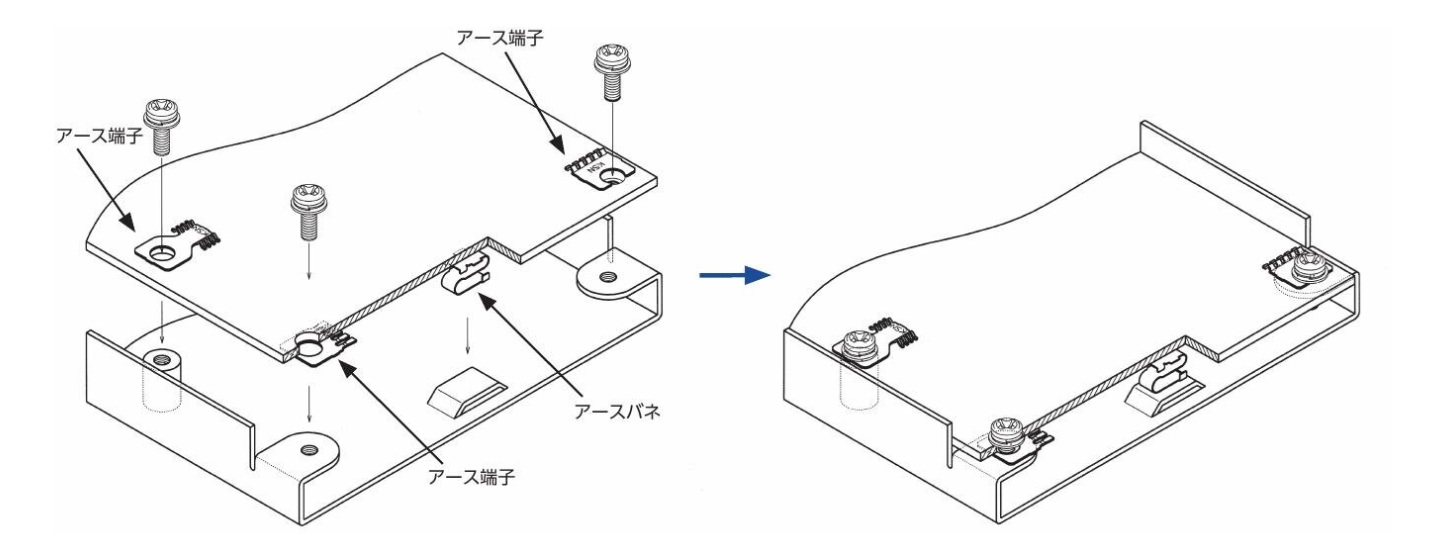

アース端子とアースバネの使用例 (基板と筐体の接続)
その他アース端子使用例

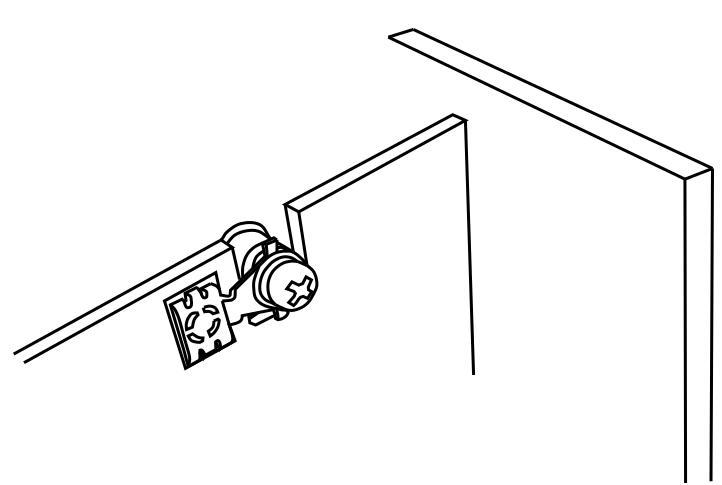

筐体との接続

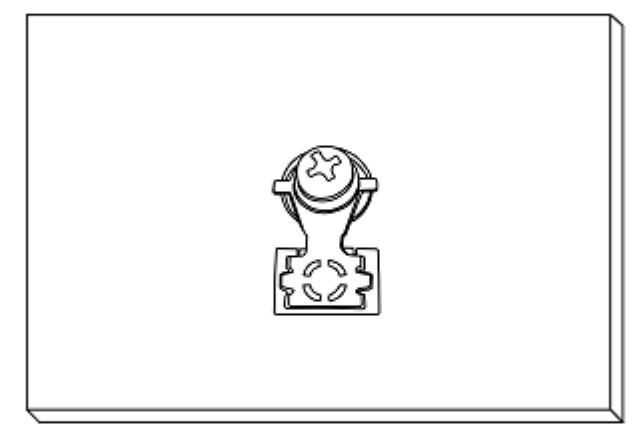

筐体との接続
電子部品との接続

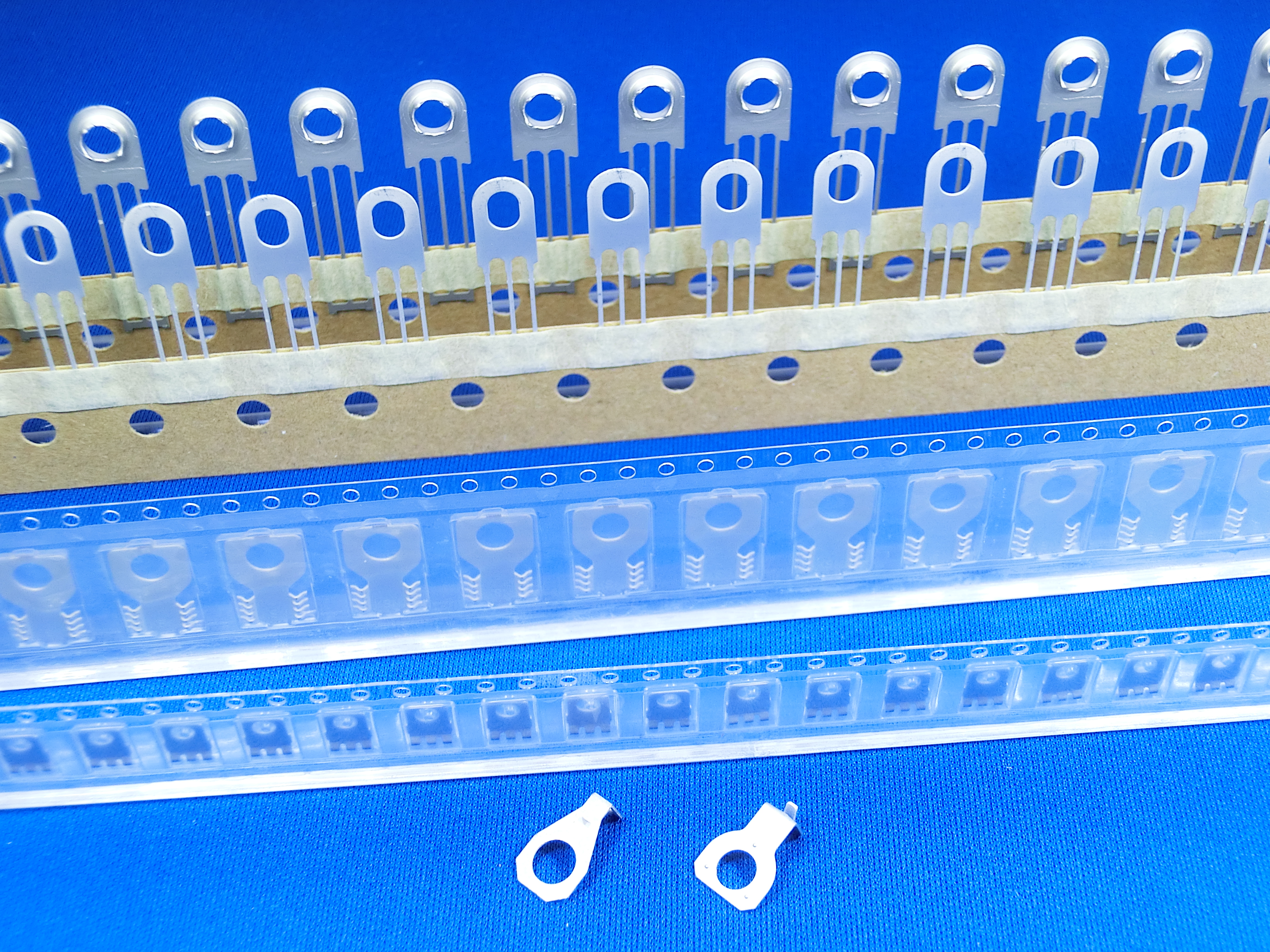

アース端子・アースバネの種類
アース端子に適合するネジのサイズは、M2用、M2.6用、M3用、M3.5用、M4用を標準品として用意しております。適合するネジサイズは目安です。使用されるネジの規格や仕様をご確認下さい。
基板実装用のアース端子・アースバネとして、袋詰め梱包・ラジアルリードテーピング・SMT用エンボステーピングを標準品として用意しております。
基板実装用のアース端子・アースバネとして、袋詰め梱包・ラジアルリードテーピング・SMT用エンボステーピングを標準品として用意しております。
アース端子仕様
| 適合ネジ | M2 | M2.6 | M3 | M3.5 | M4 |
|---|---|---|---|---|---|
| 使用上の注意 Notes on using earth terminal. |
アース端子のネジサイズの仕様は参考値になります。 ご使用されるネジの製品仕様を考慮してご使用ください。 The specification of the screw size of the earth terminal is a reference value.Please take into concideration the product specification of the screw to be used. |
||||
※製品仕様の詳細については、お問い合わせください。
※For detailed product specifications,please contact us.
