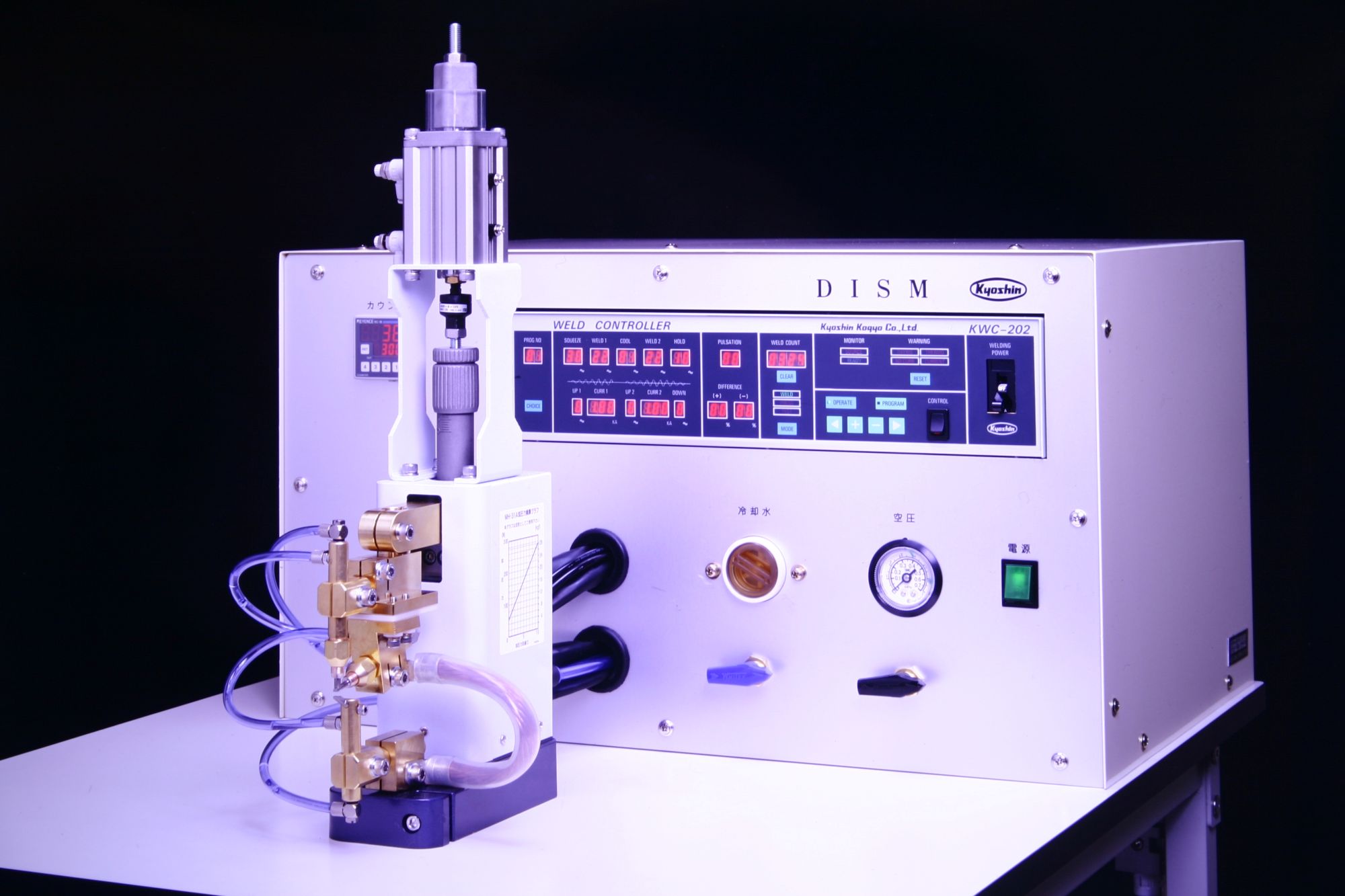

被膜線はく離スポット溶接機 DISM
被膜線はく離スポット溶接機 DISM
タスポット溶接は、接合する金属の上下から電極で圧力をかけて電流を流して、電気抵抗により発生した熱で金属を溶かして溶接します。DISMは、マグネットワイヤー端末の前処理（被膜はく離）を行うことなく、確実に溶接することができる交流式スポット溶接機です。
従来、別工程で行っている被膜はく離処理が必要ありませんので、作業能率を大幅に向上させ、また品質の安定化に寄与し、自動巻線ラインに溶接ユニットとして組み込むことも可能です。
従来、別工程で行っている被膜はく離処理が必要ありませんので、作業能率を大幅に向上させ、また品質の安定化に寄与し、自動巻線ラインに溶接ユニットとして組み込むことも可能です。
被膜線はく離スポット溶接機 DISMの溶接方法について

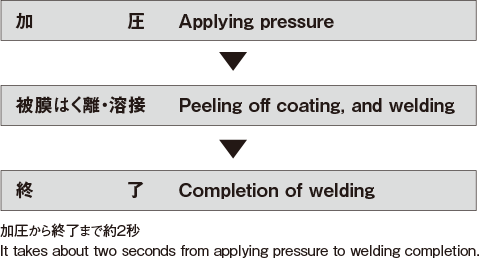

◆溶接フロー Welding flow

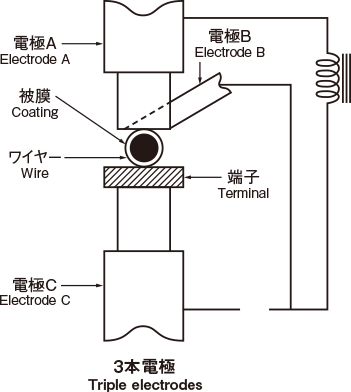

◆溶接方式 Welding method
線材・線種・線径・被溶接物の組合せ例
| 被溶接物 Object to which wire is welded |
リン青銅スズメッキ Tin-plated phosphor bronze |
|---|---|
| 黄銅スズメッキ Tin-plated brass | |
| 被溶接線 Wire to be welded |
PEW、EIW、AIW ※線径 (Wire diameter) : φ 0.1 mm ~ φ 0.5 mm |
※上記組み合わせ以外の材質、線径等はお問い合わせ下さい。
Please ask for information on combinations of materials and wire diameters other than those shown above.
※詳細の製品仕様に関しては、お問い合わせください。
For detailed productspecifications,please contact us.
溶接事例 Welding examples

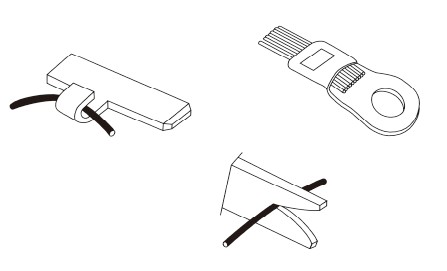

| 面付け Welding to flat terminal |

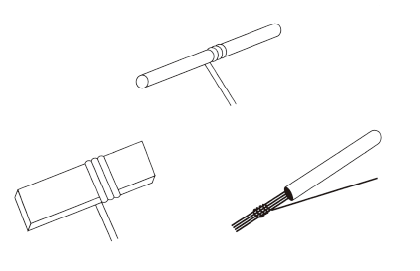

からげ Welding of wound wire |

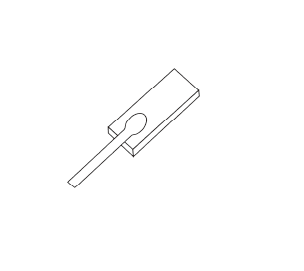

ヒュージング Fusing |
|---|---|---|
 |
 |
 |
用途：自動車用電装品、モーター、発電機、トランス、その他家庭用電気機器
Examples of use： Electrical equipment for automobiles,motors,generators,transformers,household electrical appliances.
