SMDバスバー (基板実装用バスバー)

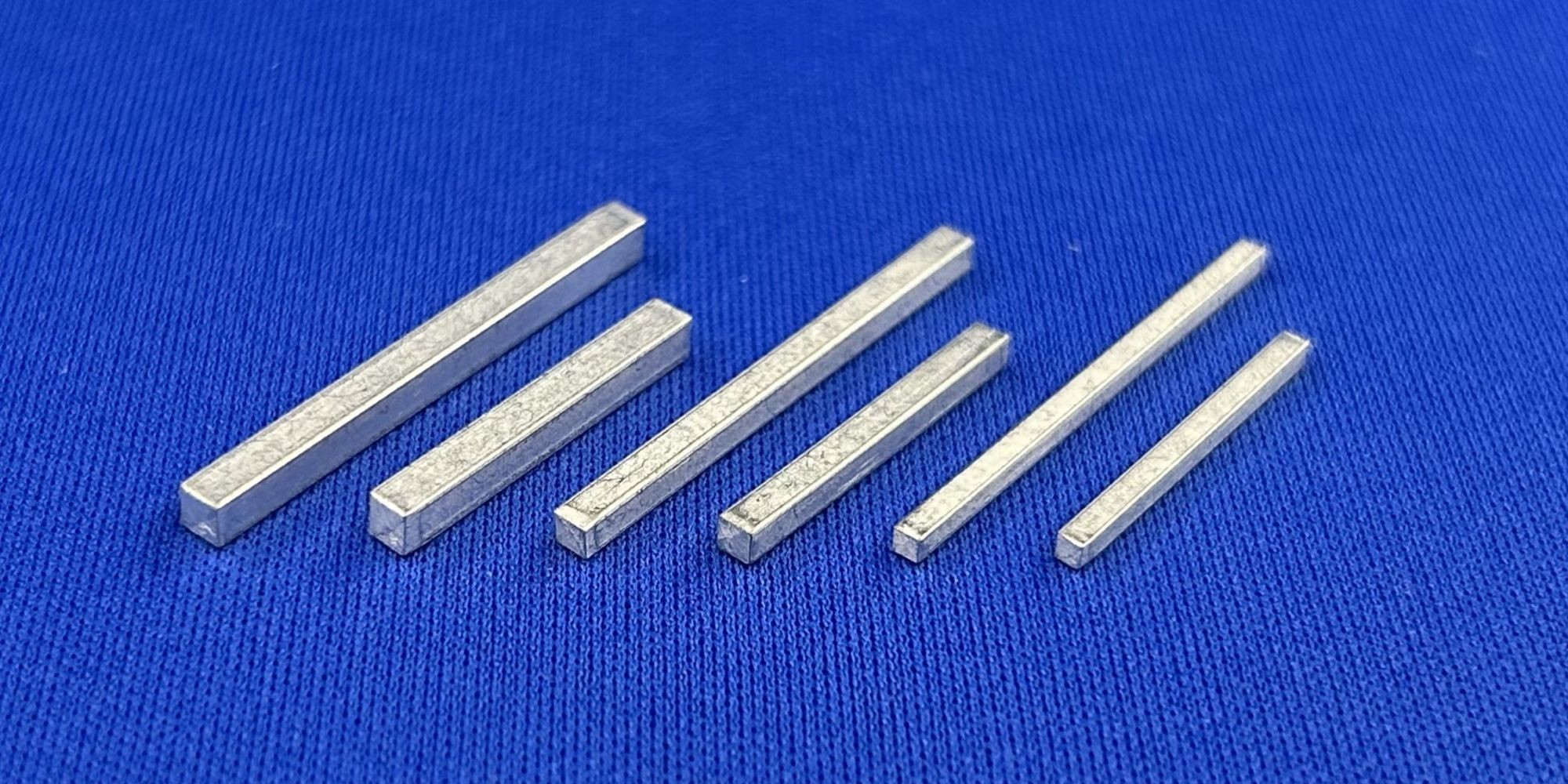

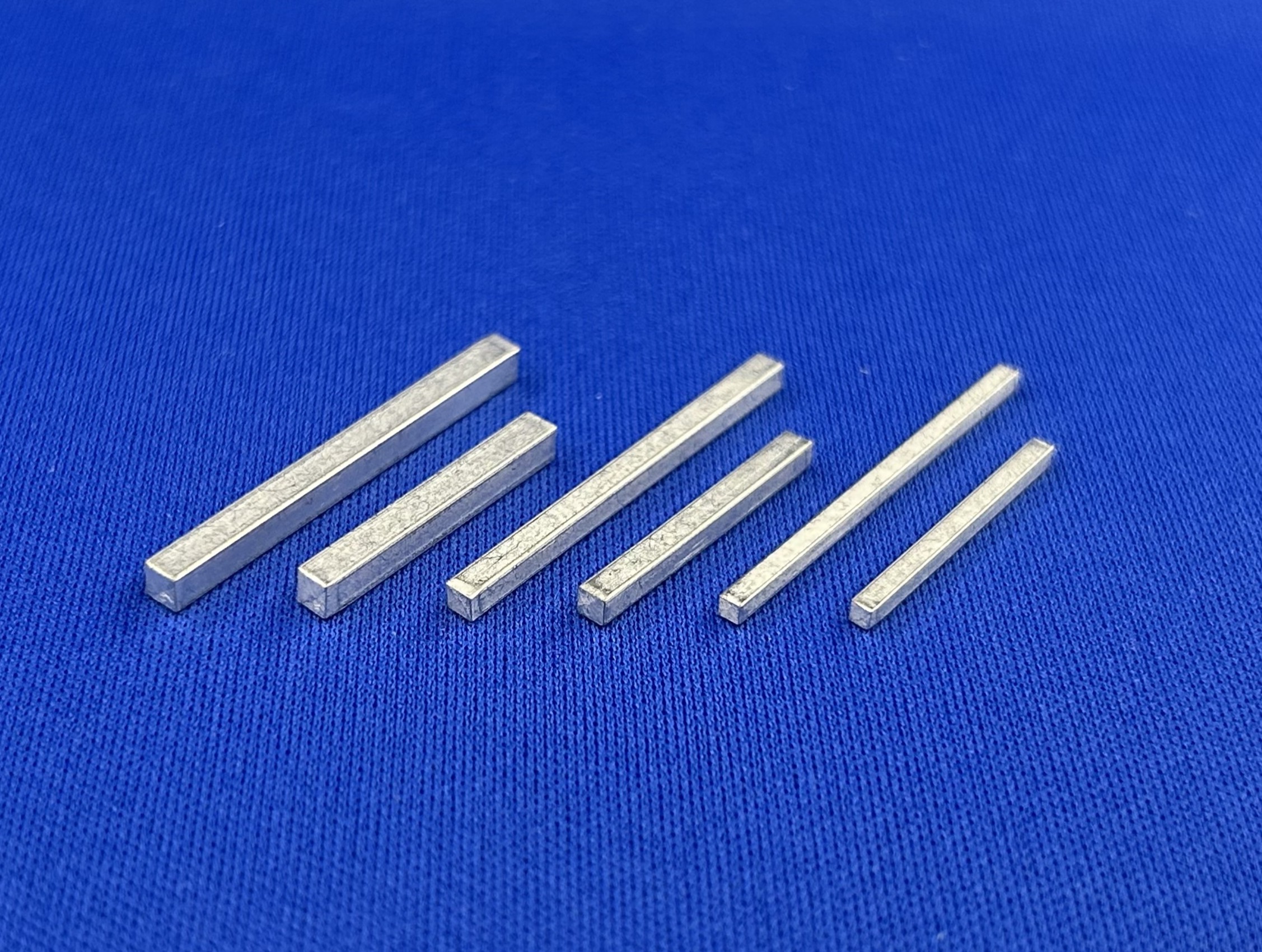

SMDバスバーとは

SMDバスバーは、基板に実装することで基板上の大電流対策を可能にするSMT対応の基板実装部品です。従来はパターンの拡幅、厚銅化、多層化といった基板を加工することで、基板上の大電流に対応をしていましたが、SMDバスバーを使用することで、基板加工が不要で基板上に大電流を流すことができます。

【60A】【100A】【150A】の定格電流(※)にあわせて12種類のサイズをカタログ品としてご用意しています。

※定格電流は参考値

大電流に対応する基板の加工例

メリット

パターンを拡げる分だけ大電流を流せる

デメリット

基板面積が大きくなり、小型化ができない

パターンの拡幅

メリット

基板面積を拡げることなく大電流を流せる

デメリット

パターン厚銅化で基板製造コストが高くなる
大電流が不要なパターンも厚銅化になる

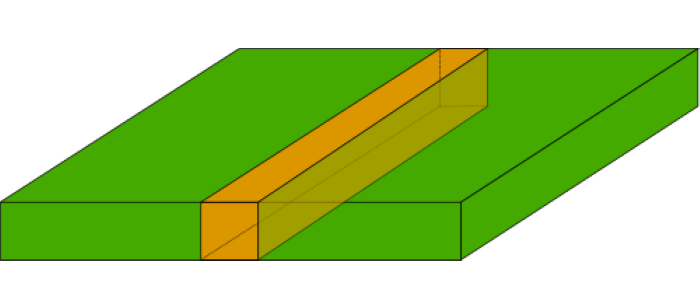

パターンの厚銅化

メリット

パターンを多層化する分だけ大電流を流せる
1枚基板で大電流と小電流の対応が可能
複雑なパターン配線が可能

デメリット

多層化による基板製造コストが高くなる
基板内部に電流が流れるため、熱対策が必要

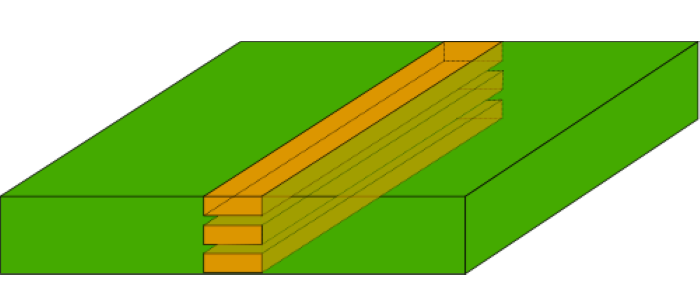

パターンの多層化

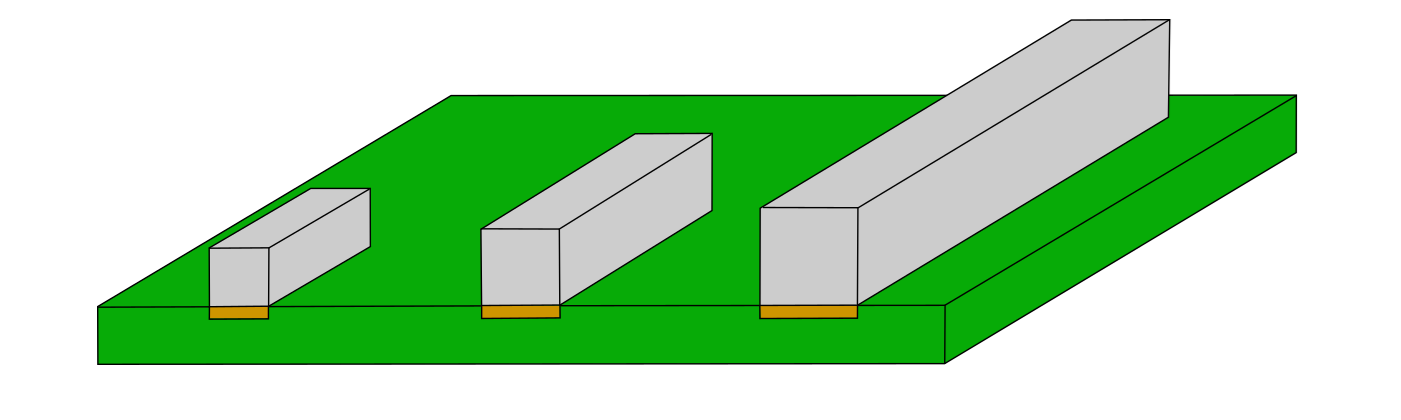

SMDバスバーで、基板上の大電流をシンプルに実現

SMDバスバーを使用するメリット

表面実装部品の活用でシンプルに大電流対応
大電流対応と基板の省スペース化を実現
多層化などの複雑なパターン設計が不要で基板の製造コスト削減

SMDバスバー仕様

寸法	□1.5 mm	□2.0 mm	□2.5 mm
定格（※） Ratings	最大電流60A Max current 60A	最大電流100A Max current 100A	最大電流150A Max current 150A

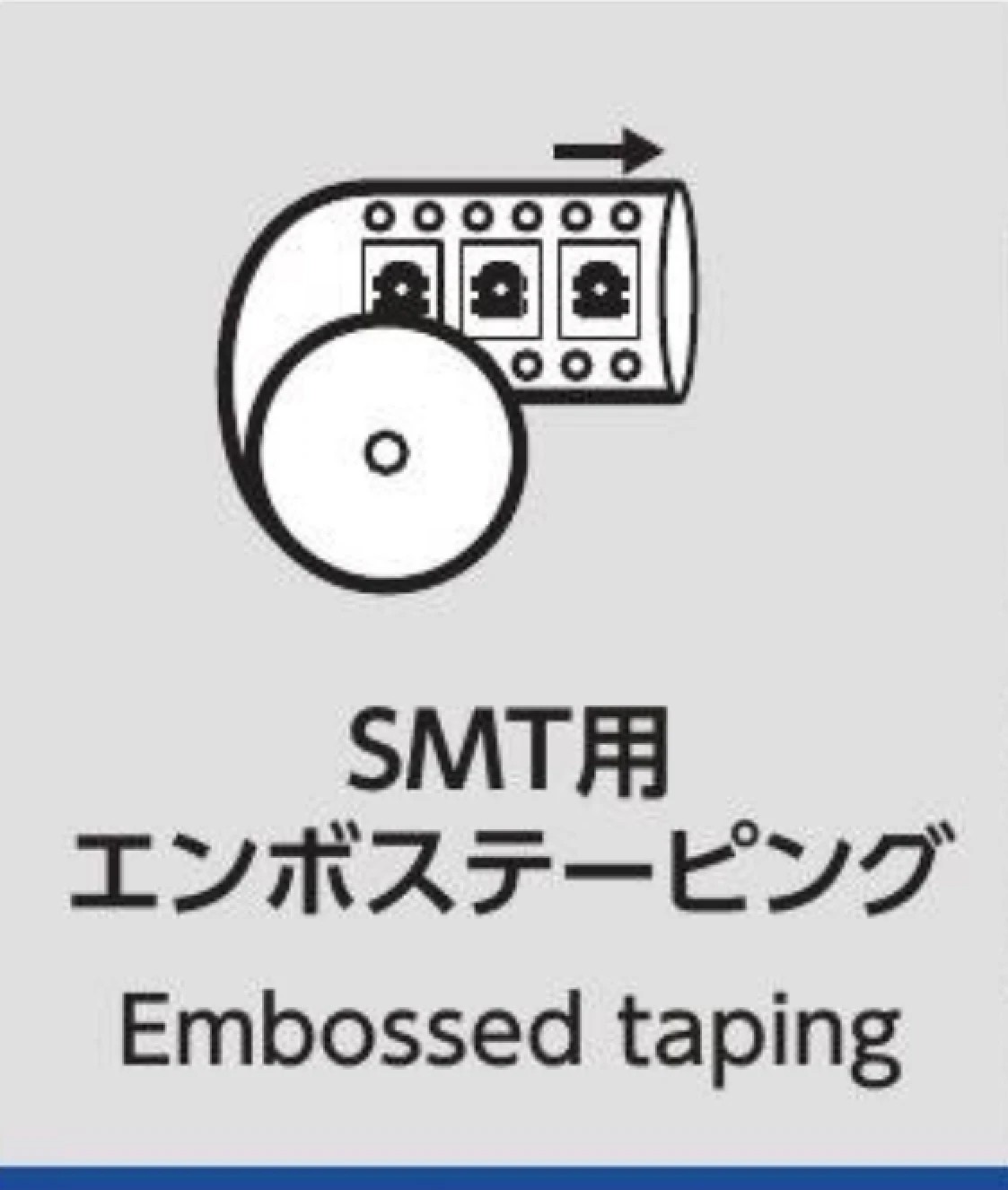

梱包形態 Packaging	基板実装用 SMT用エンボステーピング (JIS C 0806-3に準拠) Embossed taping (Conforming to JIS C 0806-3)
