回り止め対策 ネジ端子
ネジ端子 回り止め対策品について

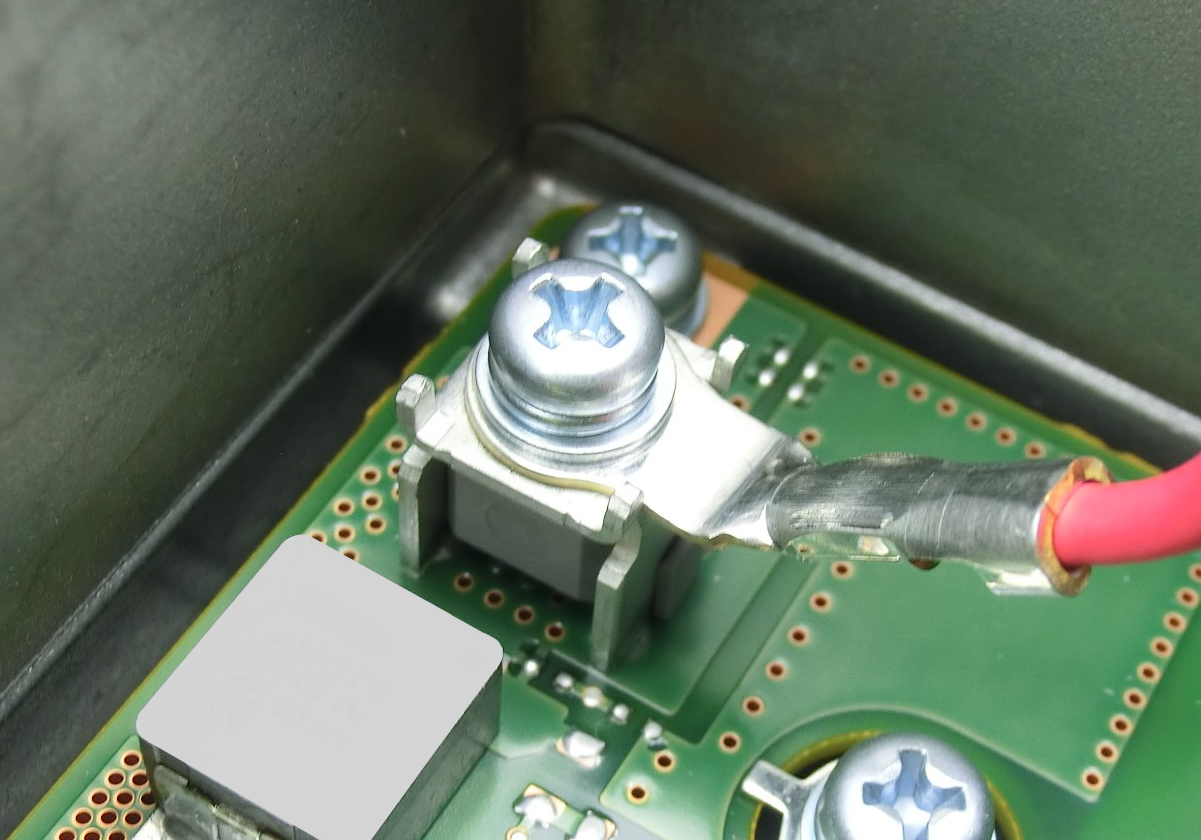

ネジ締結時に接続するハーネスが回転しないように、ネジ端子の上面に回り止め対策を施したネジ端子です。

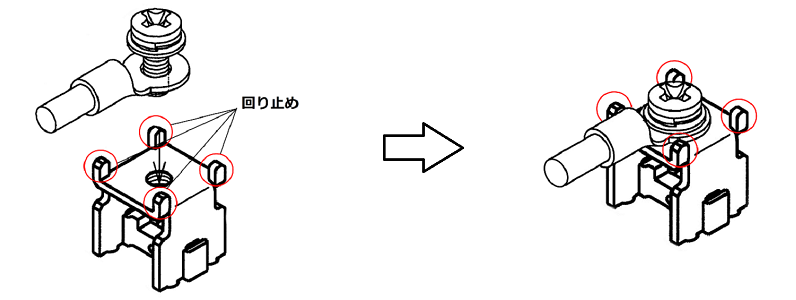

回り止め対策 ネジ端子のイメージ
ネジ端子上面に回り止め対策を施すことでネジとの締結時にハーネスの回転を防止します。
金属粉(切粉)対策製品一覧
製品仕様
- 品番
- TP00794-23
- ネジ
- M3
- 定格
- ・最大電流：15 [A]
・電線サイズ：1.25 sq
・丸端子：R1.25-3 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ ：10 mm
・W 幅 ：10 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子板厚：0.8 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・樹脂色：黒
・梱包単位：700個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
製品仕様
- 品番
- SD01656-2K
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・L 長さ：12.4 mm
・W 幅 ：10.2 mm
・H 高さ：8.5 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：400個/リール - 特徴
- 回り止め対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) SD01696-2K 基板実装用 SMT対応 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- SD01696-2K
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・L 長さ：14.5 mm
・W 幅 ：10.2 mm
・H 高さ：3 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個/リール - 特徴
- 回り止め対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) SD01878-2K 基板実装用 SMT対応 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- SD01878-2K
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・L 長さ：10 mm
・W 幅 ：13 mm
・H 高さ：2.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個/リール - 特徴
- 回り止め対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) SD30012 基板実装用 SMT対応 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- SD30012
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・L 長さ：12 mm
・W 幅 ：12.4 mm
・H 高さ：12 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PA9T UL94V-0
・梱包単位：300個/リール - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) TP00795-23 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP00795-23
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ：10 mm
・W 幅 ：10 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子部板厚：0.8 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBGT30 UL94V-0
・樹脂色：黒
・梱包単位：700個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) TP01043-23 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP01043-23
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ：10 mm
・W 幅 ：10.2 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子部板厚：1.0 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBGT30 UL94V-0
・樹脂色：黒
・梱包単位：700個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) TP01584-23 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP01584-23
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ：10 mm
・W 幅 ：10.2 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子部板厚：1.0 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PA66G15 UL94V-0
・樹脂色：グレイ
・梱包単位：700個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) TP01871-23 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP01871-23
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ ：10 mm
・W 幅 ：10.2 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子板厚：1.0 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・梱包単位：700個/箱 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) 00163 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 00163
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) 00429 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 00429
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) 00868 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 00868
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) 01021 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 01021
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) 01358 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 01358
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：0.8 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品、ネジ2極
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) 01459 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 01459
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) CB-72012 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- CB-72012
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) CB-72013 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- CB-72013
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
製品仕様
- 品番
- TP01800-23
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ ：14 mm
・W 幅 ：9 mm
・H 高さ：15 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子部板厚：1.2 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・樹脂色：黒
・梱包単位：500個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M5) 01722 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 01722
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.2 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M5) 01964 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- 01964
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.2 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・梱包単位：500個 - 特徴
- 回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
製品仕様
- 品番
- CB-71938
- ネジ
- M5
- 定格
- ・最大電流：50 [A]
・電線サイズ：14 sq
・丸端子：R8-5S 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・ナットサイズ：M5
・板厚：1.0 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・ナット材質：鉄
・梱包単位：500個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
