金属粉(切粉)対策ネジ端子
ネジ端子 金属粉(切粉)対策品について

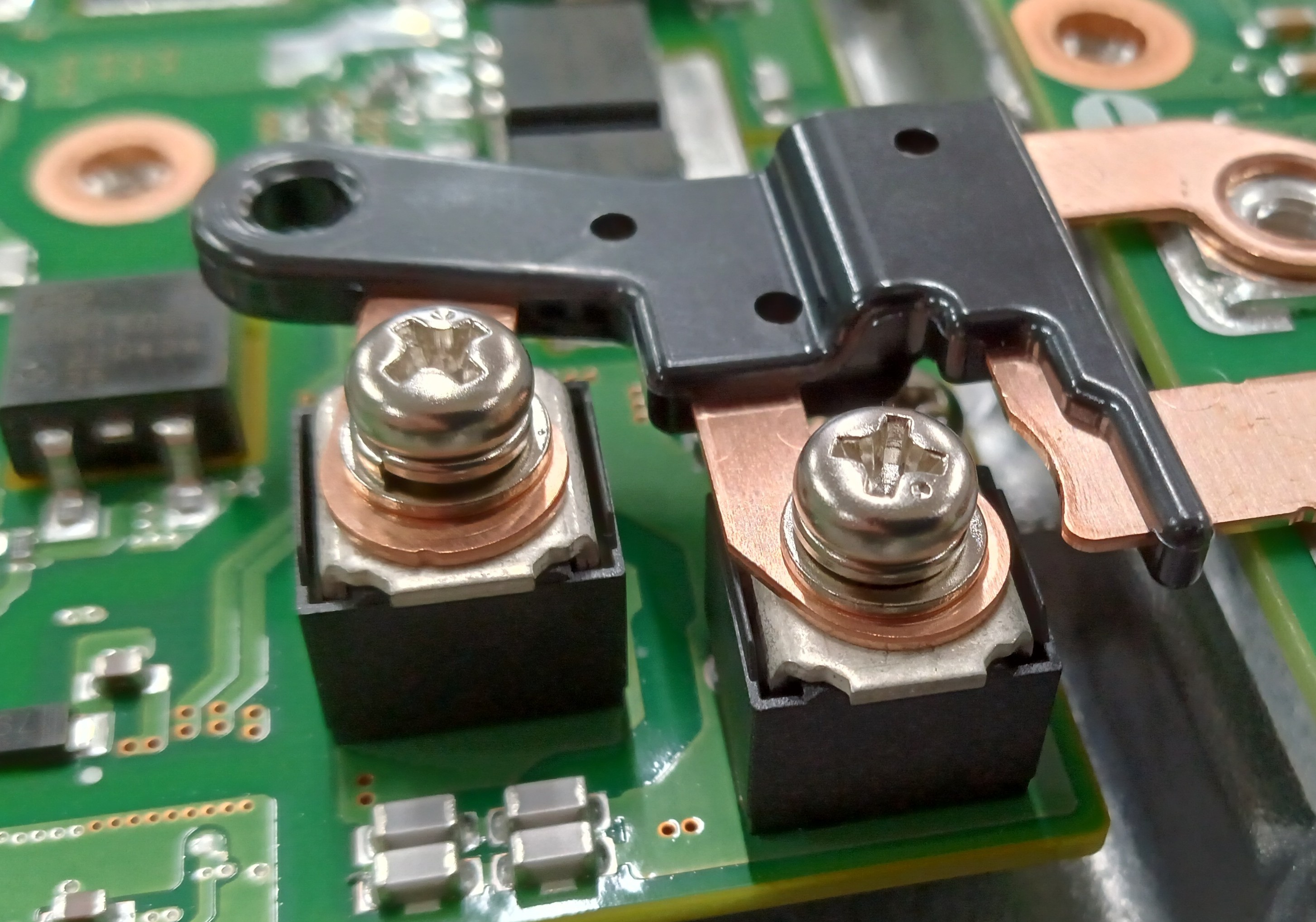

金属粉(切粉)対策ネジ端子とは、ネジを締め付ける際に発生する可能性がある金属粉(切粉)に対してネジ周辺部を樹脂ケースでカバーをして、金属粉が基板に付着することを防止をするネジ端子です。
金属粉(切粉)対策 ネジ端子のタイプ

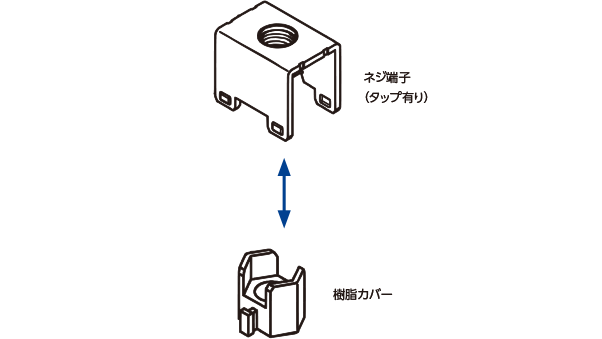

バーリング（タップ）タイプ
バーリング、タップの各加工を施して、ネジ端子に直接ネジ山を成形するタイプのネジ端子です。

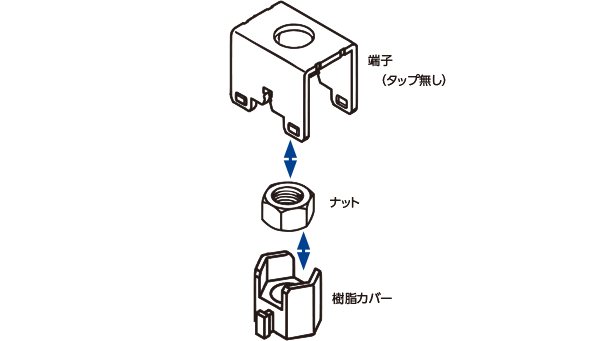

ナットタイプ
樹脂ケース内にナットをセットしてネジ山と端子が別になっているタイプのネジ端子です。

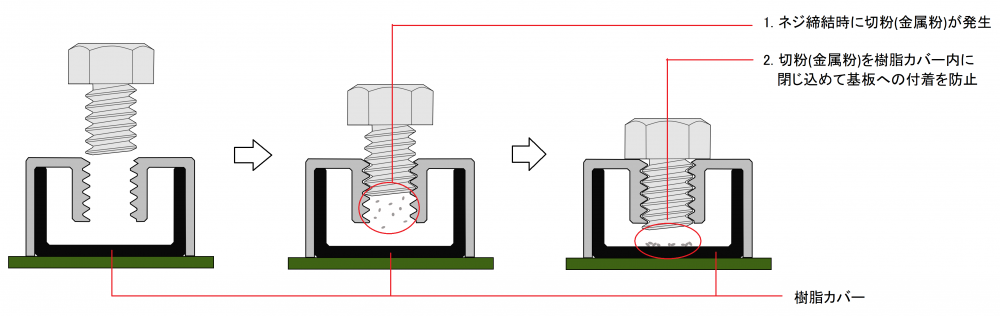

金属粉(切粉)対策 ネジ端子イメージ
ネジ締結時に発生する金属粉(切粉)を樹脂カバー内に閉じ込めて、基板への付着を防止します。
金属粉(切粉)対策製品一覧
製品仕様
- 品番
- SD30006
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・L 長さ：11.8 mm
・W 幅 ：12.4 mm
・H 高さ：10 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PA9T UL94V-0
・梱包単位：400個/リール - 特徴
- 金属粉(切粉)対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) SD30010 基板実装用 SMT対応 金属粉対策品 RoHS指令対応品
製品仕様
- 品番
- SD30010
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・L 長さ：10 mm
・W 幅 ：14 mm
・H 高さ：1 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PA9T UL94V-0
・梱包単位：500個/リール - 特徴
- 金属粉(切粉)対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) SD30012 基板実装用 SMT対応 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- SD30012
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・L 長さ：12 mm
・W 幅 ：12.4 mm
・H 高さ：12 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PA9T UL94V-0
・梱包単位：300個/リール - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- SMT用エンボステーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) TP01871-23 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP01871-23
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ ：10 mm
・W 幅 ：10.2 mm
・H 高さ：12 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子板厚：1.0 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・梱包単位：700個/箱 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
ネジ端子 (M4) CB-72012 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- CB-72012
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) CB-72013 基板実装用 金属粉・回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- CB-72013
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M4) CB-72014 基板実装用 金属粉対策品 RoHS指令対応品
製品仕様
- 品番
- CB-72014
- ネジ
- M4
- 定格
- ・最大電流：40 [A]
・電線サイズ：5.5 sq
・丸端子：R5.5-4 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・板厚：1.0 mm
・金属材質：黄銅 brass
・樹脂材料：PA66G15 UL94V-0
・表面処理：スズメッキ tin
・梱包単位：1,000個 - 特徴
- 金属粉(切粉)対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
製品仕様
- 品番
- CB-71938
- ネジ
- M5
- 定格
- ・最大電流：50 [A]
・電線サイズ：14 sq
・丸端子：R8-5S 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・ナットサイズ：M5
・板厚：1.0 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・ナット材質：鉄
・梱包単位：500個 - 特徴
- 金属粉(切粉)・回り止め対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
ネジ端子 (M5) CB-71939 基板実装用 金属粉対策品 RoHS指令対応品
製品仕様
- 品番
- CB-71939
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・ナットサイズ：M5
・板厚：1.0 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・ナット材質：鉄
・梱包単位：500個 - 特徴
- 金属粉(切粉)対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
製品仕様
- 品番
- CB-71940
- ネジ
- M6
- 定格
- ・最大電流：90 [A]
・電線サイズ：22 sq
・丸端子：R22-6 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・ナットサイズ：M6
・板厚：1.2 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・ナット材質：鉄
・梱包単位：500個 - 特徴
- 金属粉(切粉)対策品
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
製品仕様
- 品番
- CB-71941
- ネジ
- M6
- 定格
- ・最大電流：90 [A]
・電線サイズ：22 sq
・丸端子：R22-6 相当
*使用されるネジとハーネスに取り付けられる丸端子などの製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・ナットサイズ：M6
・板厚：1.2 mm
・金属材質：黄銅 brass
・表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・ナット材質：鉄
・梱包単位：500個 - 特徴
- 金属粉(切粉)対策品、ネジ2極
- 梱包形態
- 袋詰め梱包
- 環境
- RoHS指令対応
