ネジ端子 M5 ラジアルリード部品 | 基板実装用

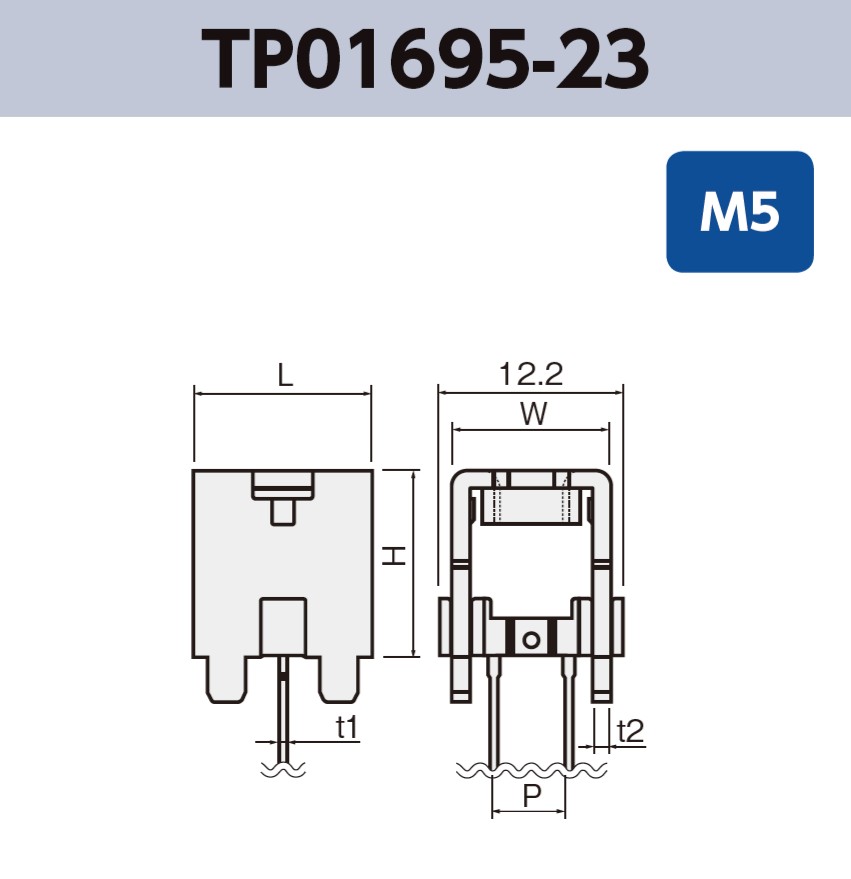

ネジ端子(M5) TP01695-23 基板実装用 RoHS指令対応品
製品仕様
- 品番
- TP01695-23
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ：12 mm
・W 幅：10.6 mm
・H 高さ：12.5 mm
・t1リード部 板厚：0.5 mm
・t2 ネジ部：1.2 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・樹脂色：黒 black
・梱包単位：600個/箱 - 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応

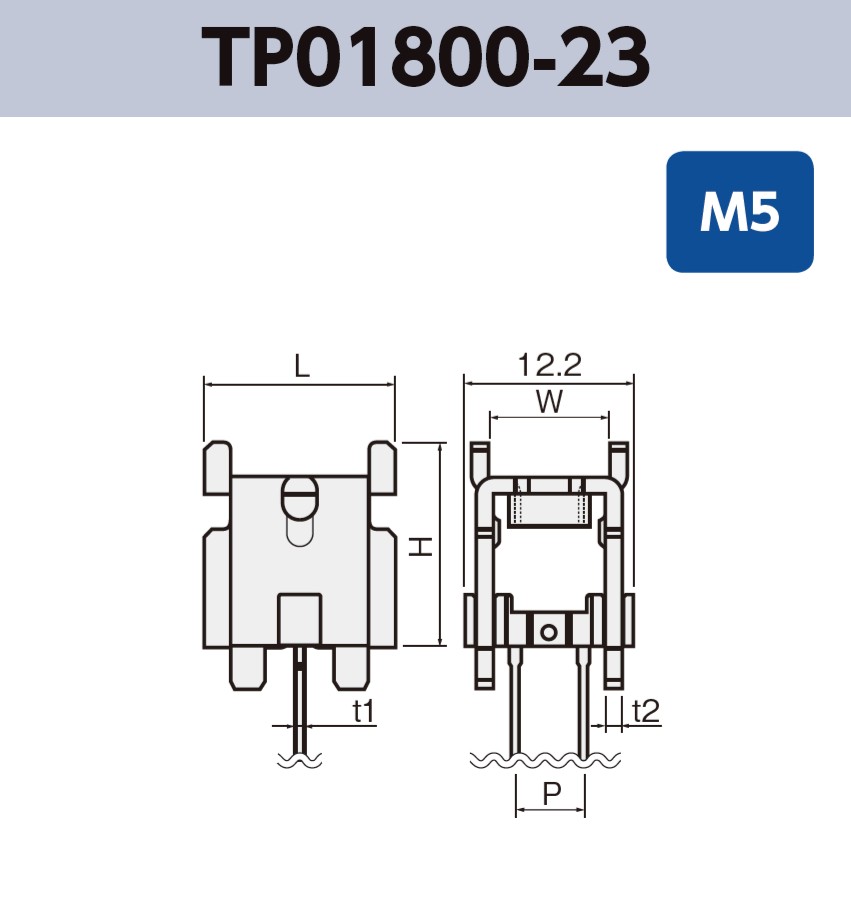

ネジ端子(M5) TP01800-23 基板実装用 回り止め対策品 RoHS指令対応品
製品仕様
- 品番
- TP01800-23
- ネジ
- M5
- 定格
- ・最大電流：70 [A]
・電線サイズ：14 sq
・丸端子：R14-5 相当
*使用されるネジとハーネスに取り付けられる丸端子などの
製品仕様・規格を考慮してご使用ください。 - 寸法・材質
- ・L 長さ ：14 mm
・W 幅 ：9 mm
・H 高さ：15 mm
・t1 リード部板厚：0.5 mm
・t2 ネジ端子板厚：1.2 mm
・P ピッチ：5 mm
・金属材質：リード部・ネジ端子部ともに黄銅 brass
・リード部表面処理：スズメッキ材 pre-tin
・ネジ端子部表面処理：スズメッキ tin
・樹脂材料：PBTG30 UL94V-0
・樹脂色：黒
・梱包単位：500個/箱 - 特徴
- 回り止め対策品
- 梱包形態
- ラジアルリードテーピング
- 環境
- RoHS指令対応
